Ballon d'observation 1917 - échelle 1/72ème

Techniques avancées

Maquette de ballon d'observation 1917 retenu par des cordes et manœuvré par des soldats devant une forêt

"Prépare le barbecue, Helmut, on va avoir de la saucisse grillée à midi..."

Ballon d'observation sur le camp de Souge à Martignas sur Jalles en Gironde en 1917. Ces ballons ont été conçus par Albert Caquot inspirés des "Draken" allemands. Ingénieur français, il est également le créateur de la structure interne du christ de Rio de Janeiro...

Ballon dirigeable d'observation militaire flottant au-dessus de soldats au camp de Souge en 1917

La photo d'époque qui a servi à la réalisation du diorama…

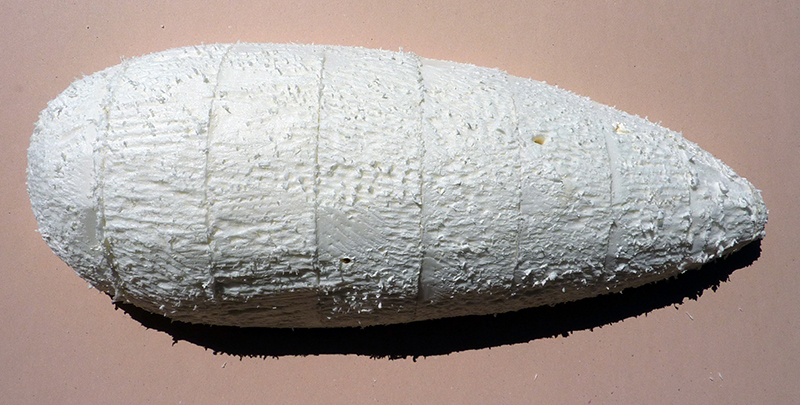

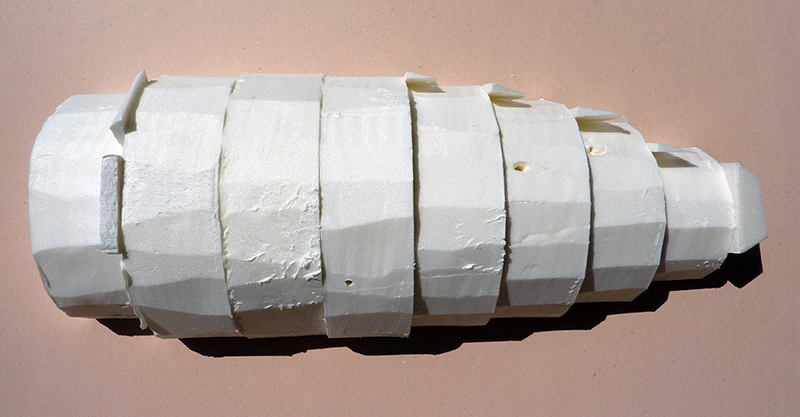

Maquette de ballon dirigeable 1917 en cours de construction, fuselage segmenté en mousse blancheLa masse du ballon est découpée dans un bloc de polystyrène extrudé puis découpée en plusieurs parties qui sont ensuite collées…

Enveloppe de ballon dirigeable en mousse blanche sculptée, segmentée, en cours de façonnage

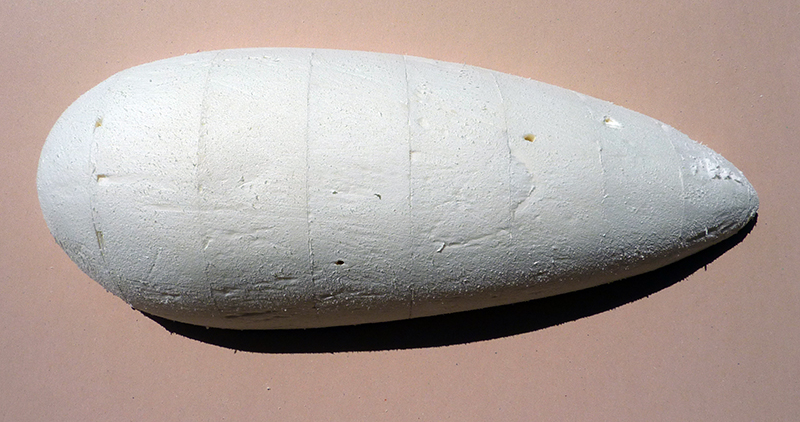

Premier ponçage grossier de l'ensemble…

Fuselage allongé du ballon 1917 en blanc, façonné et marqué de repères avant peinture

Nouveau ponçage…

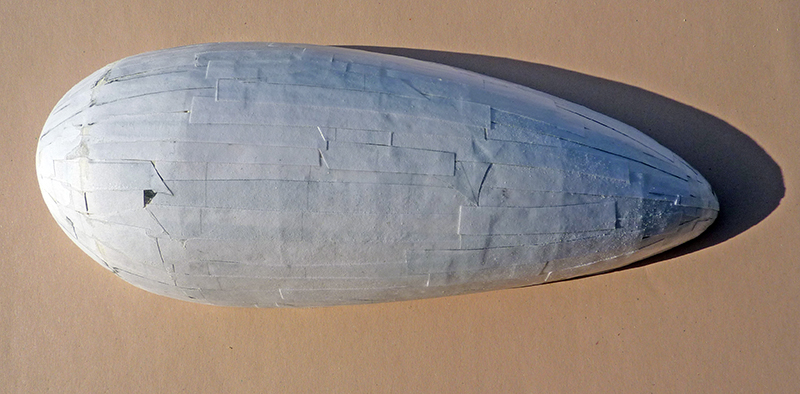

Maquette de l'enveloppe fuselée du ballon 1917 recouverte de bandes de papier blanc

Encollage de bandelettes de papier…

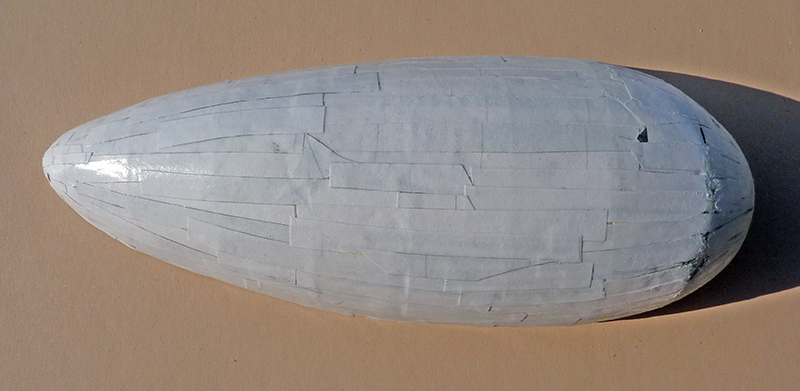

Maquette de l'enveloppe allongée du ballon 1917 recouverte de bandes de papier blanc

Les bandelettes sont recouvertes de colle à bois…

Maquette d'enveloppe de ballon dirigeable 1917 en cours de construction, coque allongée gris clair

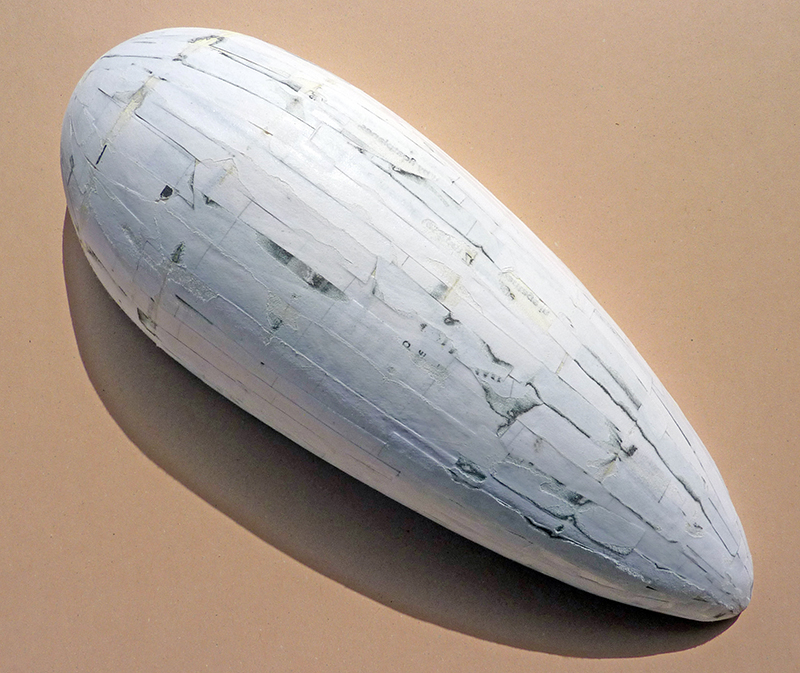

Après séchage, ponçage et masticage de l’ensemble…

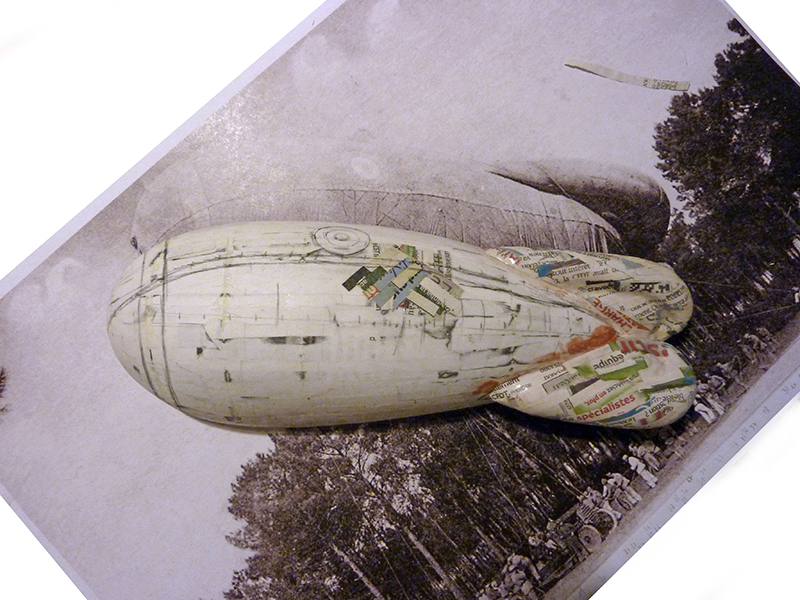

Maquette en papier mâché d'un ballon dirigeable posée sur une photographie ancienne en sépia

Dessin de la structure du ballon et positionnement sur la photo…

Maquette d'enveloppe de ballon dirigeable 1917 en papier mâché gris avec empennage arrière

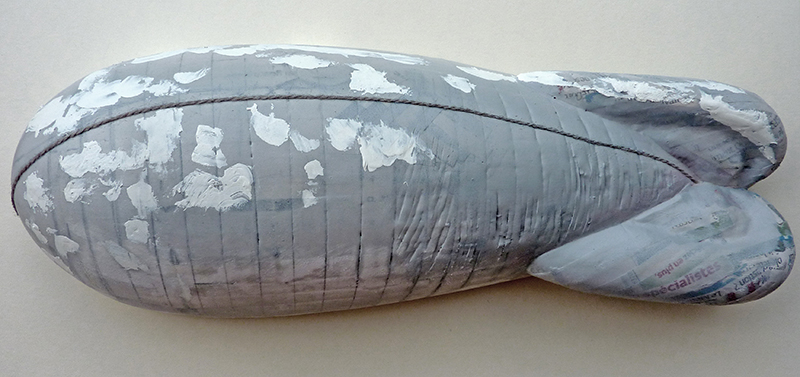

Nouveau ponçage, masticage et début de la mise en peinture…

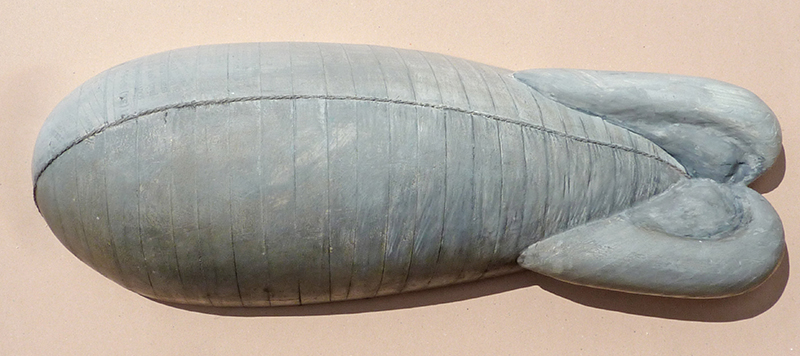

Maquette de ballon dirigeable gris à empennage, modèle du Ballon 1917 vu de profil

Retouchage de peinture à l’apprêt…

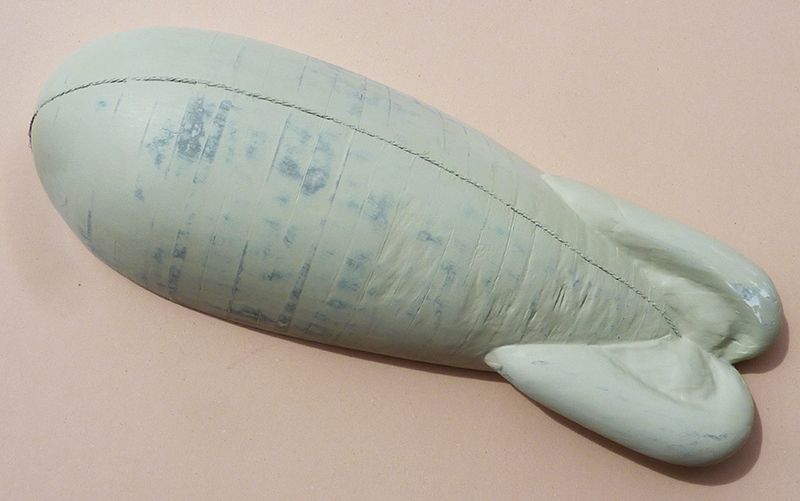

Maquette en cours de construction de l'enveloppe du ballon dirigeable 1917 avec empennage

Nouvelle couche d'apprêt…

Vue rapprochée d'une maquette de ballon militaire 1917 posée sur son support

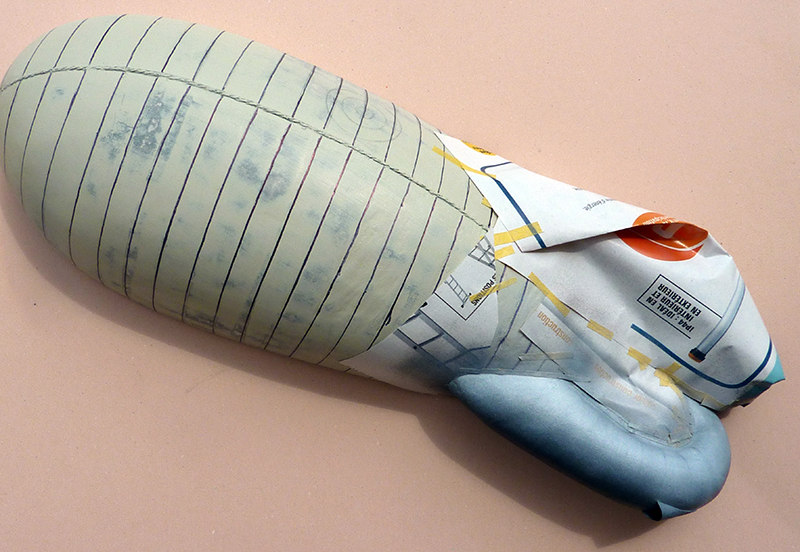

Surpassage du dessin de la structure et début de la peinture grise à l’aérographe…

La Peinture

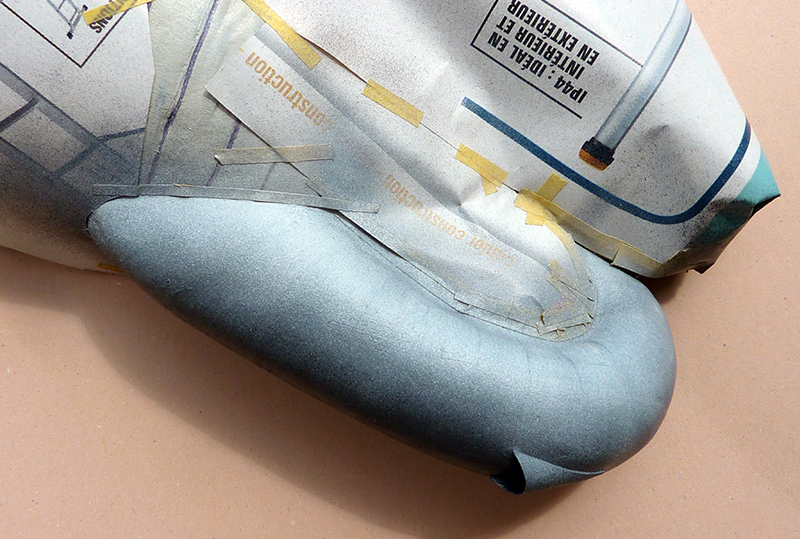

Maquette de ballon dirigeable peinte en gris argenté avec masquage en papier journal

Détail de la peinture…

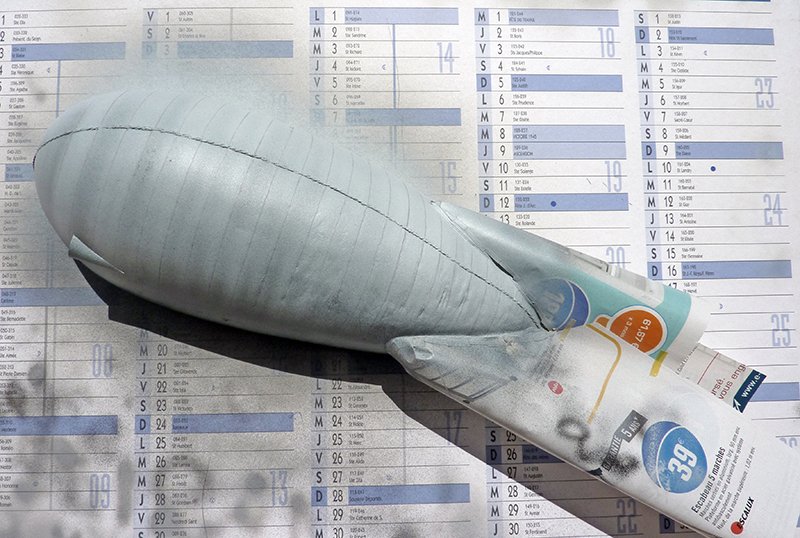

Maquette de ballon dirigeable 1917 en cours de construction posée sur un calendrier

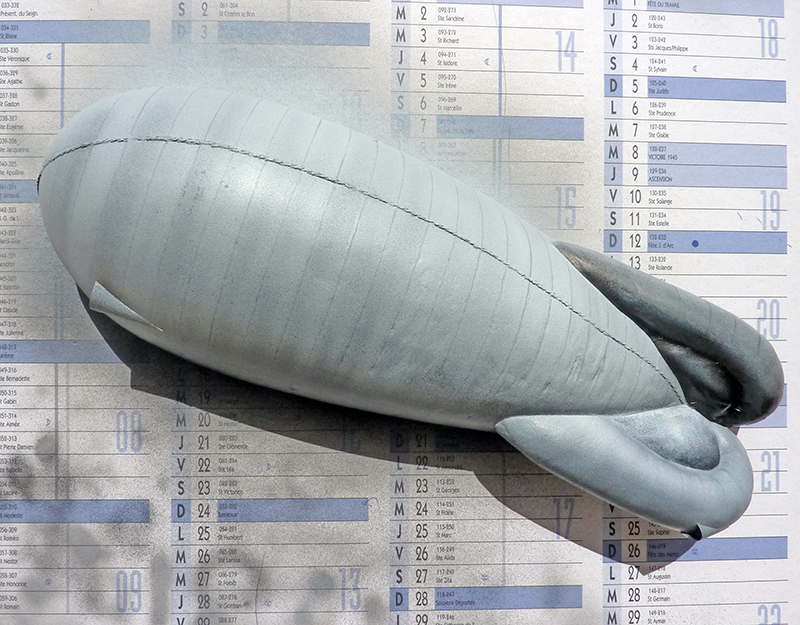

Peinture en deux tons de gris sur l’ensemble du ballon…

Maquette d'enveloppe de ballon dirigeable gris posée sur un calendrier, avec empennage arrière

...à l'aérographe…

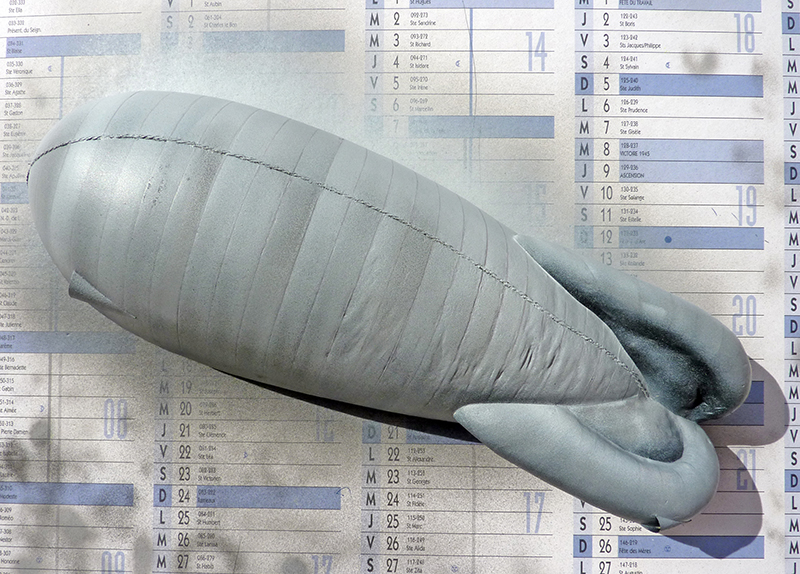

Enveloppe grise de maquette de ballon dirigeable 1917 posée sur un calendrier

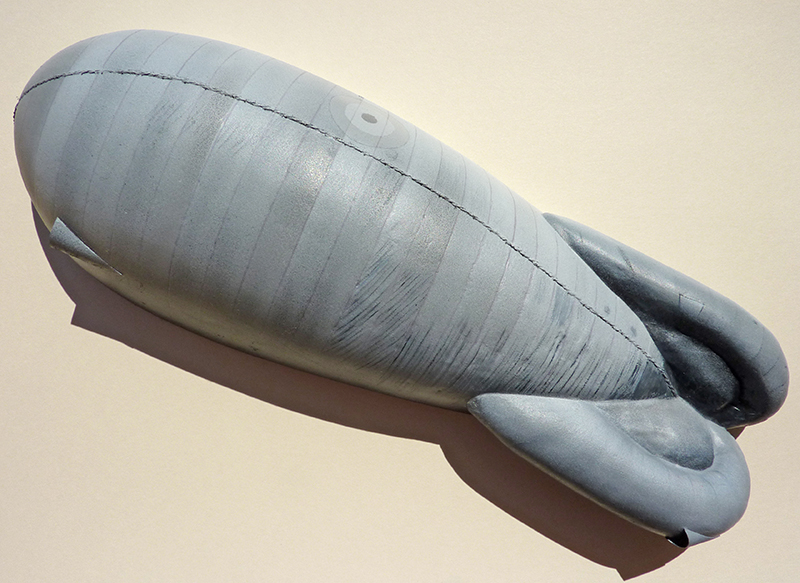

Eclairage à base de blanc sur le haut du ballon…

Maquette de ballon dirigeable d'observation gris de 1917 vue de dessus

Peinture de la cocarde et finitions. Peintures utilisées : acryliques, huiles Humbrol et Rembrandt en tube…

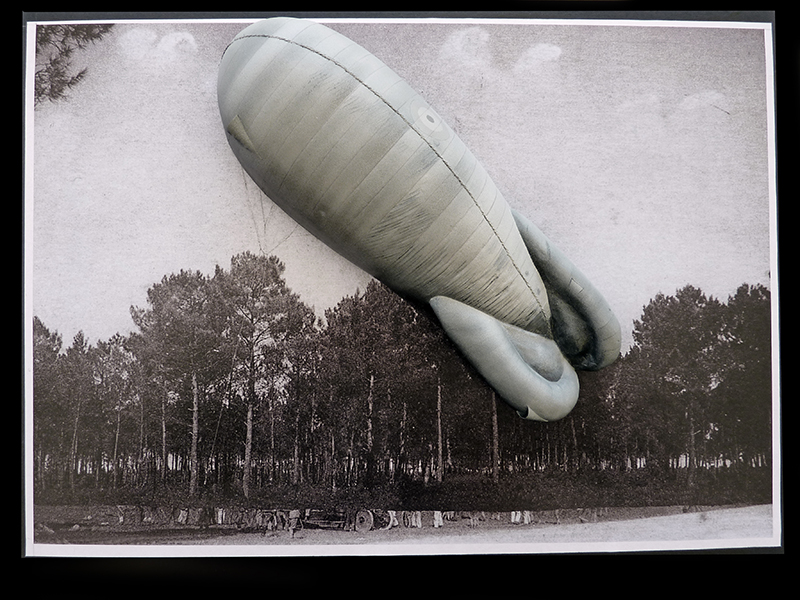

Photographie ancienne d'un ballon d'observation militaire de 1917 flottant au-dessus d'une forêt de pins

Mise en place sur la photo et collage…

Le véhicule

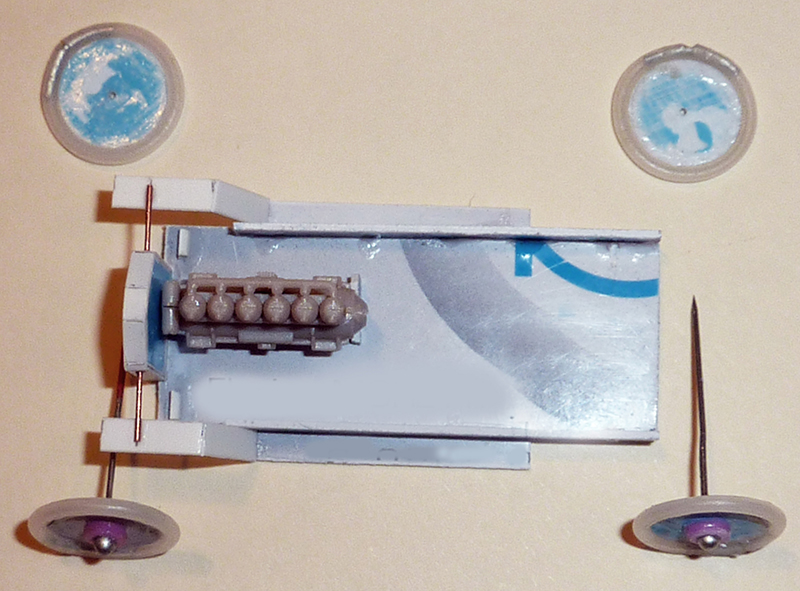

Châssis de maquette avec moteur six cylindres et roues en cours d'assemblage

Réalisation du châssis du véhicule en "scratch". Seul, un moteur est ajouté…

Maquette grise du plateau de remorque avec treuil moteur du ballon d'observation 1917

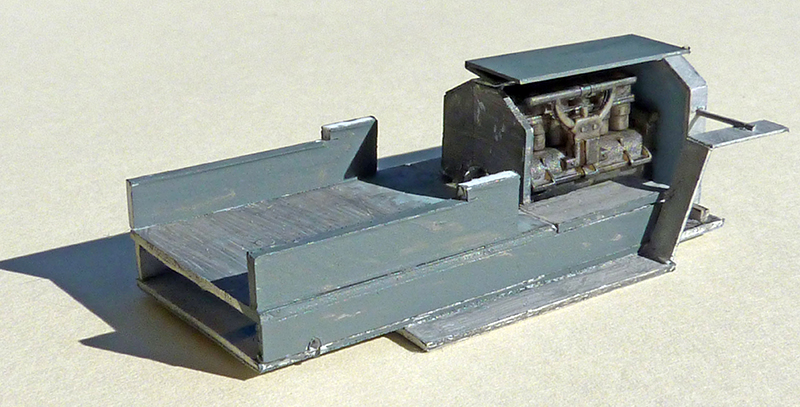

Fabrication…

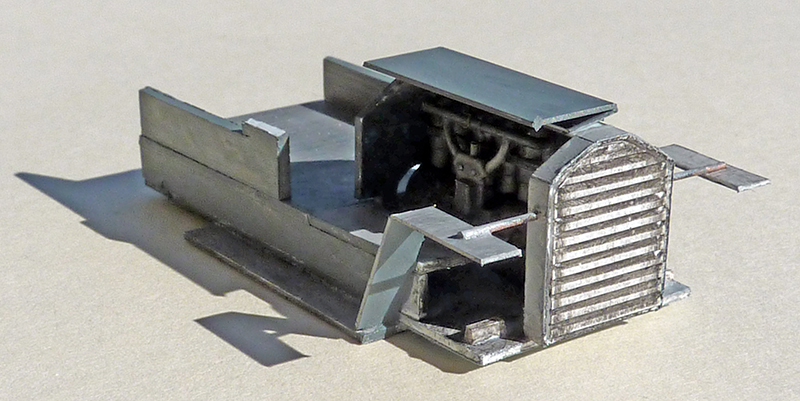

Maquette du châssis de camion avec moteur et calandre, projet Ballon 1917

... de la caisse…

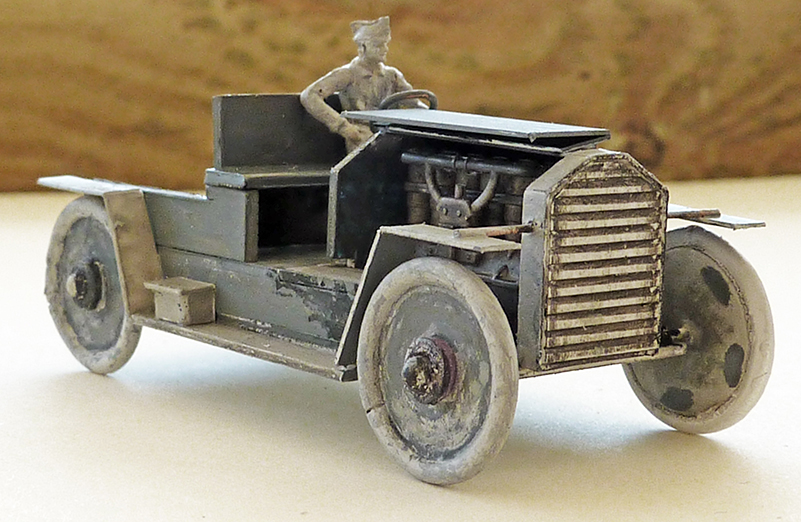

Maquette d'un véhicule militaire ancien avec figurine de conducteur et moteur apparent

Le véhicule terminé avec son chauffeur, prêt pour la peinture…

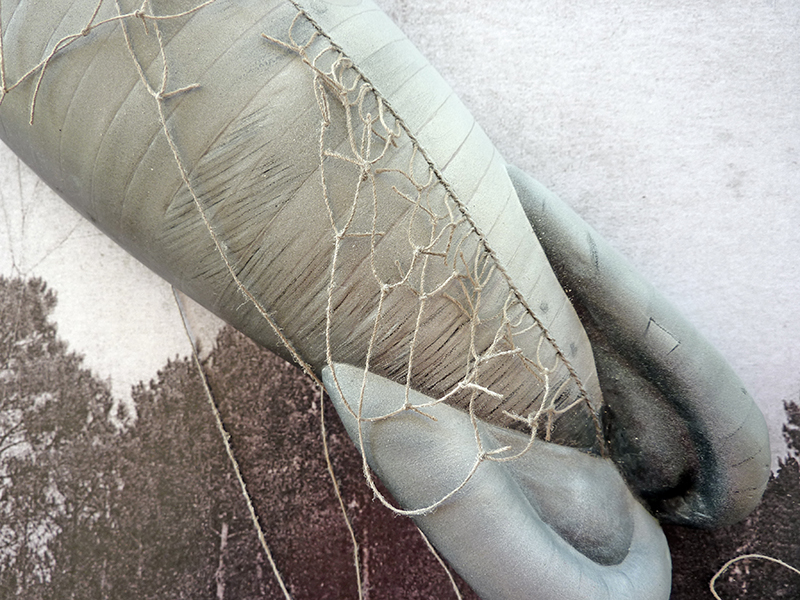

Maquette de ballon dirigeable 1917 recouvert d'un filet de cordage devant une forêt

Pose sur le ballon des premiers cordages un par un…

Cordages

Maquette du ballon dirigeable 1917 gris recouvert d'un filet de cordage en fil

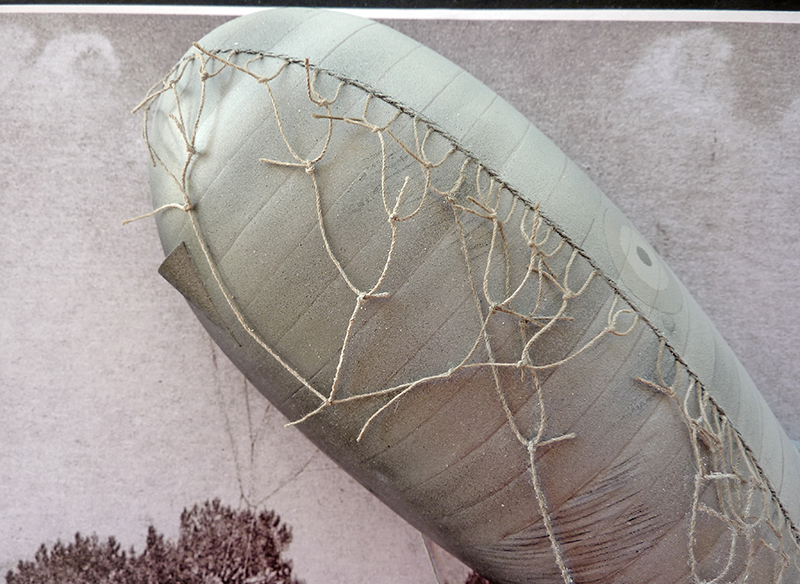

Détail…

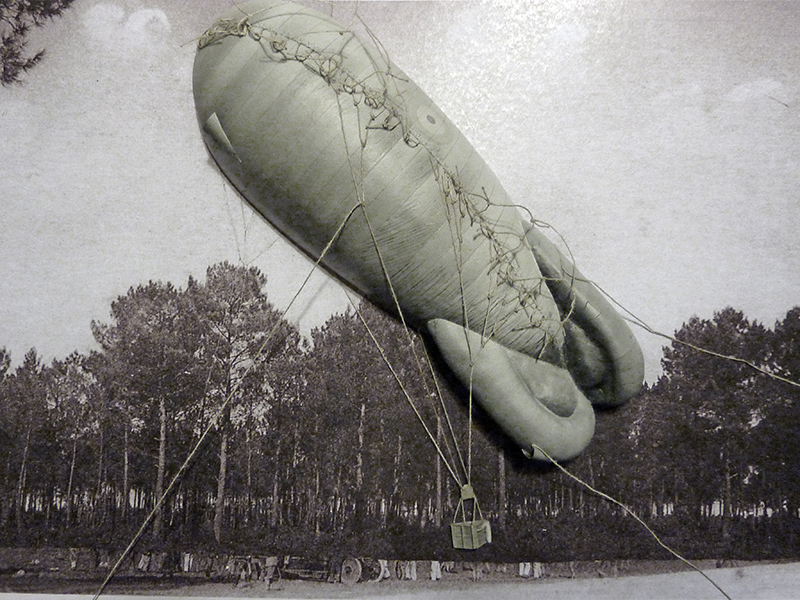

Ballon d'observation militaire de 1917 retenu par des câbles au-dessus d'une forêt de pins

Mise en place de la nacelle…

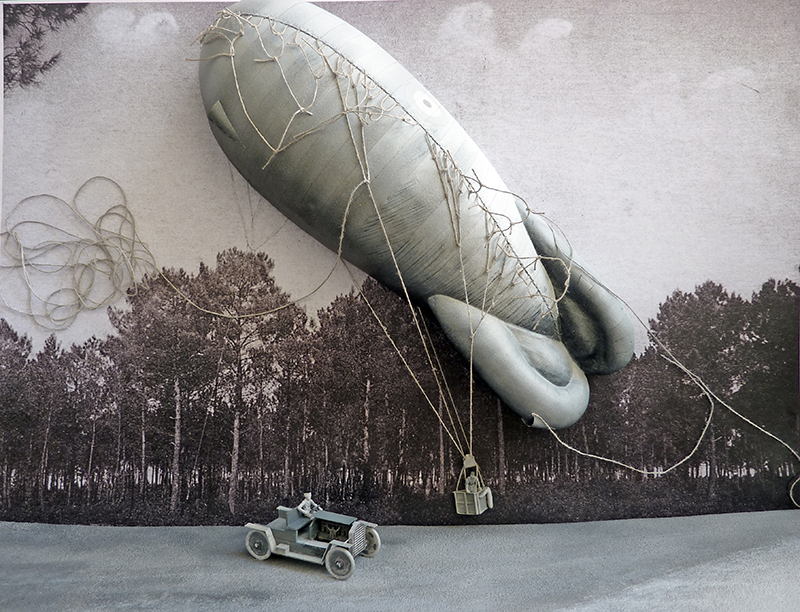

Maquette de ballon dirigeable d'observation 1917 avec nacelle et véhicule ancien devant une forêt de pins

Positionnement du véhicule…

Figurines

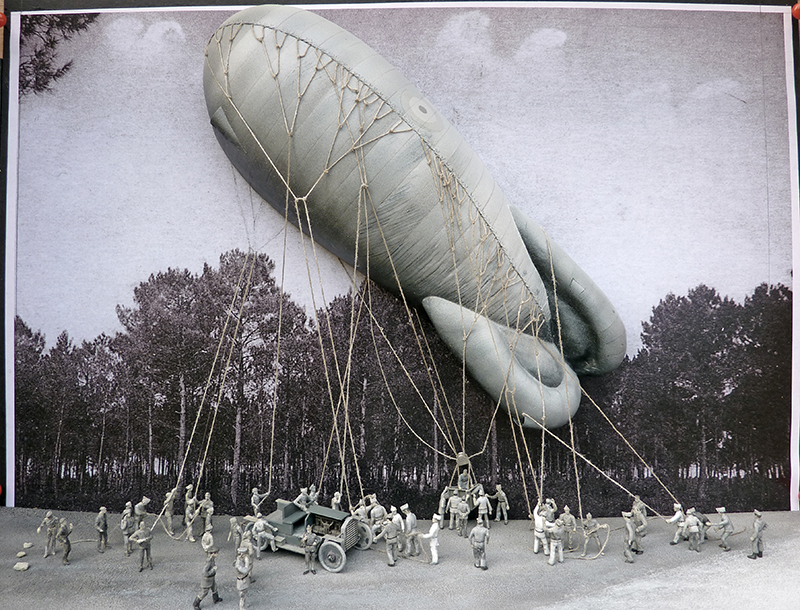

Maquette de ballon d'observation 1917 retenu par des cordes et manœuvré par des soldats devant une forêt

Collage des figurines – Preiser modifiées – et finition du montage des cordages…

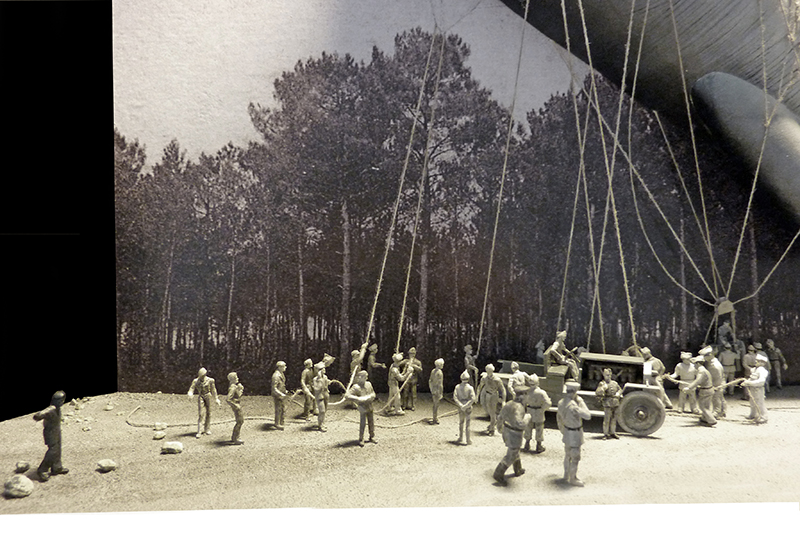

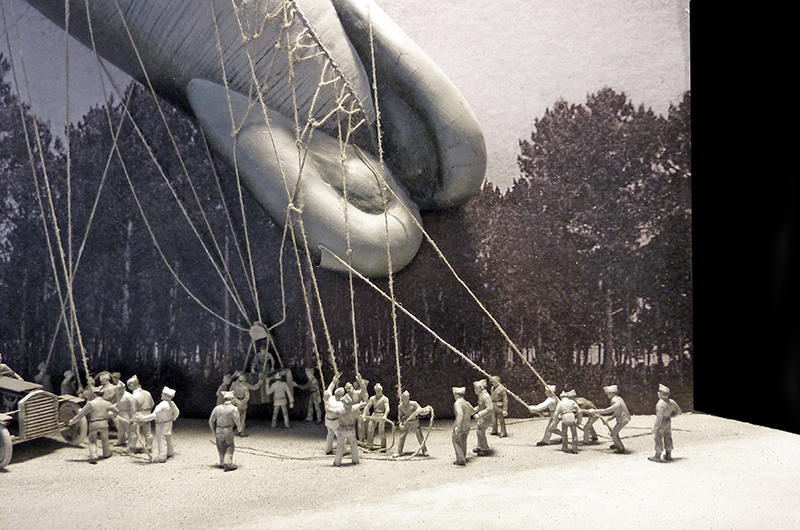

Maquette de soldats retenant aux cordages un ballon d'observation 1917 devant des arbresDiorama de soldats manœuvrant les câbles d'un ballon d'observation près d'un treuil sur véhicule

Détails : à noter que le ballon et les figurines sont peintes en noir et blanc pour respecter la photo de fond…
