Maquette blanche du xénomorphe Alien 3 accroupie parmi des tuyaux rouillés dans un décor de fonderie Dessin humoristique d'un alien souriant accroché à des tuyaux, avec bulle « Je peux vous refiler un tuyau »

I can give you a tip!

Le but de ce tutoriel est de reconstituer un tunnel d’égout sur la planète Fiorina Fury 161 dans le film "Alien 3" pour mettre en valeur la figurine à l'échelle 1/9ème.

Par la même occasion nous allons montrer comment obtenir des effets de rouille simplement (au pinceau et à l'éponge, à l'aide de peinture à l'huile), donc sans acheter divers produits onéreux (en général vendus en petites quantités et qui font allègrement monter le prix du kit au final) afin de reconstituer l'effet de rouille ou de graisse ou quelconque effet de vieillissement...

Tubes PVC, raccords, vis et outils de découpe disposés sur un établi de maquettisme

Le décor

Des éléments de récupération vont servir de base à la construction. Tuyaux PVC, coudes, bonde, gaine électrique, boulons, contreplaqué pour la base...

Découpe d'une pièce de mousse au cutter le long d'une règle métallique graduée

Mains tenant deux blocs de mousse découpés sur un plan de travail avec règle métallique Plaque de mousse rigide avec cercles tracés au crayon à côté d'un crayon Staedtler Plaque de bois percée de deux trous circulaires avec outils de modélisme sur l'établi Les quatre photos ci-dessus : Avec du polystyrène extrudé (voir tutoriel) nous réalisons les supports de certains tuyaux. Avec une lame de cutter talquée ou graissée on coupe de manière nette et propre le matériau...

Tubes en PVC gris et blanc maintenus par supports en bois sur planche de montage Une vue de la base réalisée qui sera en fait le plafond de l’égoût...

Figurine de xénomorphe quadrupède en cours de peinture posée dans une caisse en bois avec tubes

... La figurine donne une idée de l’échelle...

Surface de maquette enduite de mastic gris appliqué et poncé pour texturer une paroi

Texturage de la base avec de l’enduit de rebouchage fin...

Maquette de décor blanc en construction avec cloison murale et supports en mousse posés sur socle

Maquette du xénomorphe quadrupède d'Alien 3 en position de course sur un décor industriel gris

... Le but n’étant pas d’obtenir une surface lisse et propre mais assez irrégulière (béton coulé).

Peinture/décor

Pot de peinture blanche Luxens, flacon de colorant universel noir et récipient maculé pour préparer une teinte

Application au pinceau d'une peinture grise sur un décor de maquette en plâtre

Coloration des murs en gris béton...

Maquette grise en construction du décor Alien 3 avec détails muraux en relief sous apprêt

Surface de maquette recouverte d'apprêt blanc texturé montrant les marques de l'application (Evitez les coulures et le bouchage des détails)...

Patine

Application au pinceau de peinture grise sur des éléments de décor de maquette Alien 3

Patine et vieillissement des murs. Base : acrylique LIQUITEX en tube...

Mur de décor patiné rouille et moisissures avec étagère métallique corrodée, ambiance industrielle d'Alien 3

On commence en ombrant les coins et angles - bases : Terre d’Ombre, Terre de Sienne, noir, vert émeraude...

Main appliquant un effet de mousse verte au sol patiné autour d'un pilier de la maquette Alien 3 Les grandes surfaces sont ensuite tamponnées avec une vieille éponge de manière à fondre certaines teintes entre elles...

Mur intérieur vieilli de la prison Fury 161 avec patine de rouille et supports métalliques Texture de mur en béton patiné et taché, décor industriel vieilli pour maquette Alien 3 Une première vue des parois...

Application au pinceau de patines rouille et vert sur le décor de sol texturé Alien 3 On continue avec des couleurs foncées (froides et chaudes)...

Application au pinceau de patines vertes et rouille sur le sol texturé de la maquette Alien 3 On fond à nouveau avec l'éponge...

Application au pinceau de patines de rouille et vieillissement sur une grande surface métallique de maquette On pratique des coulures au pinceau fin...

Décor de maquette Alien 3 avec sol et murs en béton patinés, coulures de rouille et taches Détail de surface métallique vieillie avec coulures de rouille et patine verdâtre sur maquette Alien 3 Le résultat une fois sec...

Tubes et tiges gris peints d'une maquette Alien 3 disposés sur un plan de travail

Les tuyaux

Les tuyaux sont peints en gris métallique pour la couche de base...

Trois pinceaux de tailles différentes et échantillons de peinture marron et jaune pour maquette Alien 3 Ici, pas de pose de pigments... Nous allons voir que l'on peut obtenir des effets analogues simplement à la peinture à l'huile...

3 couleurs vont servir pour effectuer la rouille des tuyaux.

133 HUMBROL (marron) – 9017 HELLER (rouge foncé) - HUMBROL 24 (sable foncé).

Nous vous conseillons d’effectuer le travail qui va suivre en vous servant de photos réelles d’objets rouillés...

On tamponne la 1^ère couleur 133 avec une brosse...

Tube métallique gris peint avec effet de rouille orangée vieillie près de l'extrémité

On tamponne du rouge foncé Heller à l’intérieur des zones précédentes et on finit avec du jaune sable disposé avec parcimonie...

Application au pinceau d'une patine rouille sur une pièce mécanique du décor Alien 3

Le résultat montrant la position du pinceau…

Deux pièces tubulaires métalliques patinées avec effets de rouille et d'usure pour maquette Alien 3

Palette de peinture avec mélanges de jaune et brun, pinceau et pots de peinture La palette de couleur employée...

Tuyaux de maquette peints en brun rouille avec patine, posés sur un établi

Maquette de tuyaux et conduits métalliques rouillés dans un caisson gris, décor Alien 3

... et ... le résultat final les tuyaux en place...

Figurine d'Alien blanche non peinte rampant sur des tuyaux rouillés dans un diorama de couloir

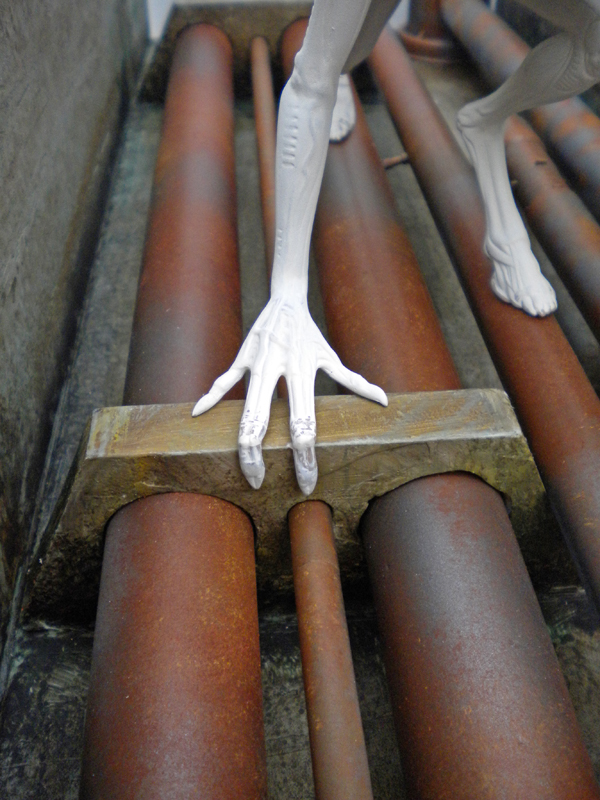

L’Alien en position sur le décor...

La figurine

The figurine

Pièces en résine de la maquette Halcyon Alien 3 avec notices de montage et peinture

L’Alien 3 de la "défunte" marque HALCYON est à l’échelle 1/9^ème. Il s’agit d’un kit en plastique injecté comprenant également un dôme en plastique transparent pour le crâne. Le dôme ne sera pas utilisé...

Pièces de maquette de l'Alien collées et maintenues par des pinces à linge pendant le séchage

La gravure est excellente et l’assemblage très correct...

Toutes les pièces sont assemblées, collées et mises en pression une par une...

Pour corser la difficulté, le positionnement des jambes, de la queue et les bras de la figurine seront modifiés en vue de l’adapter à un décor précis...

Dans le film, la créature court souvent le long des plafonds des tunnels...

Scie à chantourner, outil rotatif Dremel et jambes de figurine Alien à modifier Pièces de maquette Alien 3 non peintes, membres et segments en résine avant assemblage Les deux photos ci-dessus : Tronçonnage des articulations...

Pièces de figurine Alien 3 en résine avec mastic, durcisseur et pinceau pour montage Masticage...

Pièces de maquette de la créature Alien 3 avec colle, pinces et fil métallique sur établi Maquette de xénomorphe Alien 3 en résine non peinte assemblée sur un support en bois

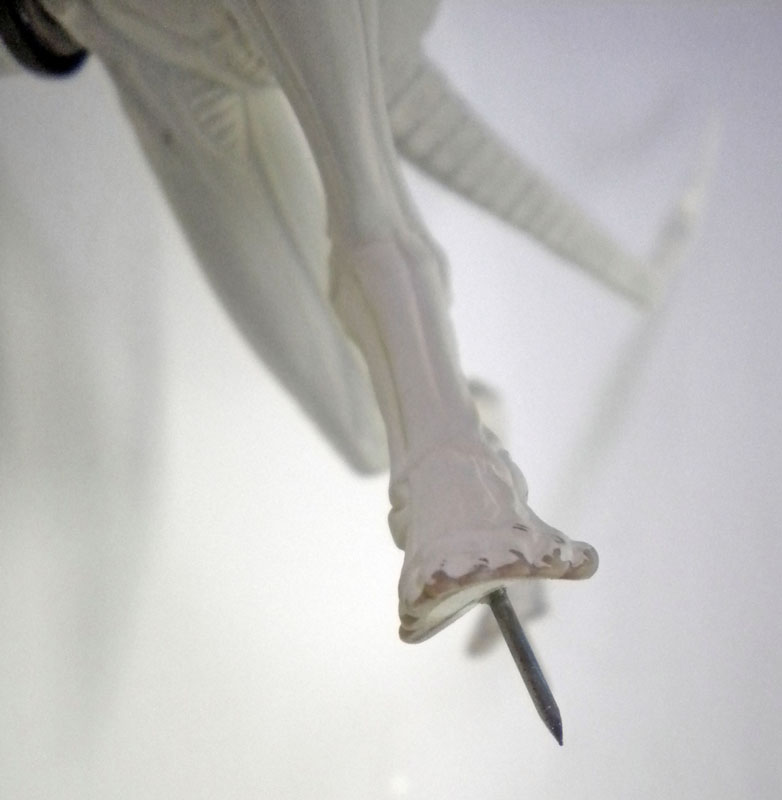

« Goujonnage » et positionnement des jambes...

Longue queue segmentée de la maquette Alien 3 en cours d'assemblage non peinte

Tronçonnage de la queue. La queue est découpée en de multiples endroits afin de lui donner une position plus en harmonie en fonction du déplacement...

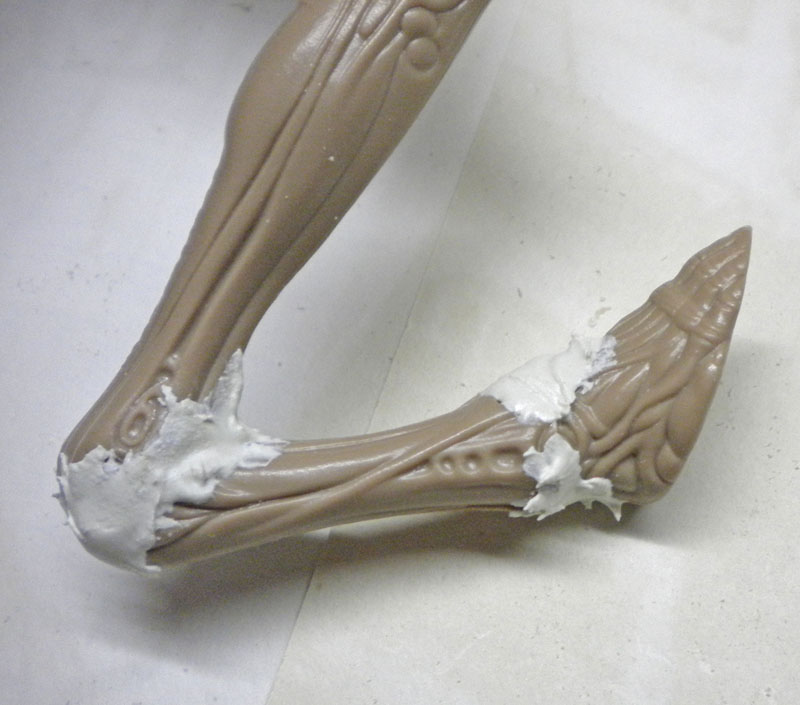

Pièces de jambes de la maquette Alien 3 avec joints de mastic blanc Masticage des articulations...

Tubes de mastic Sintofer enduit de finition et standard avec durcisseur pour maquettisme A ce propos utilisez du mastic de marque SINTOFER Standard avec durcisseur puis, du SINTOFER de finition, beaucoup plus avantageux pécuniairement que le mastic de maquettisme vendu en petite quantité en magasin de maquettes. Le mastic de finition peut être dilué avec de l’acétone pour le passer au pinceau en couche fine...

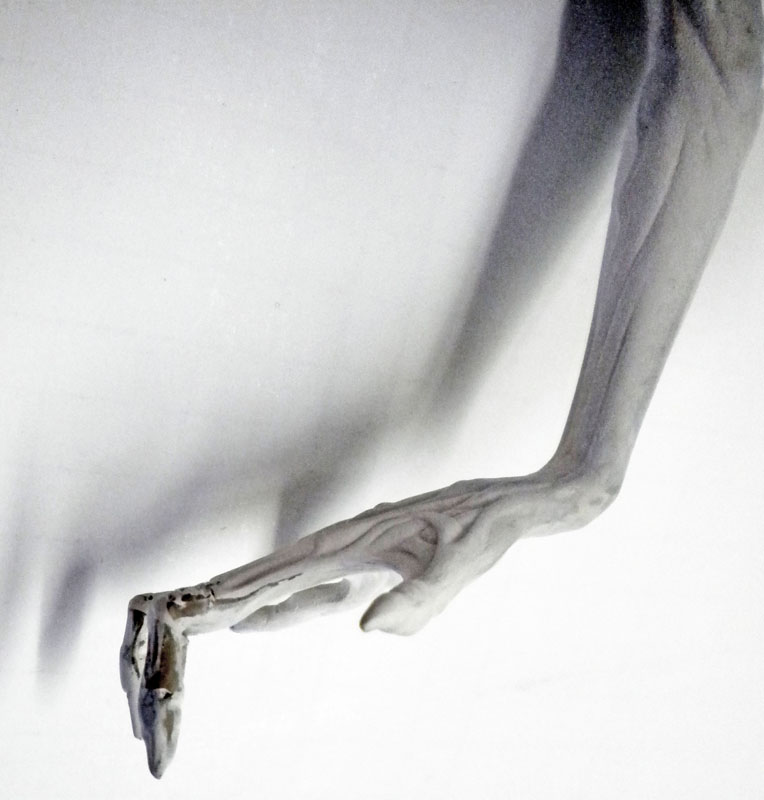

Les doigts d’une main sont modifiés pour s’adapter au décor ainsi que les pieds pour permettre une meilleure pose sur la tuyauterie...

Application de mastic au couteau sur les jambes de la maquette Alien 3 en cours d'assemblage

Coupe « en gel » des excédents de mastic La coupe en gel consiste à ôter les excédents de matière lorsque cette dernière vient juste de durcir ce que l'on appelle en jargon technique « le gel », mais avant qu’elle soit complètement dure...

Maquette non peinte du xénomorphe quadrupède d'Alien 3 en posture de marche Figurine peinte du xénomorphe quadrupède d'Alien 3 vue de dessus, longue queue segmentée

Finition (mastic de finition SINTOFER dilué à l’acétone)...

La figurine recevra ensuite une couche d’apprêt blanc avant peinture (voir 1ère photo de titre)...

Peinture/figurine

Painting / figurine

Nuancier manuscrit de mélanges de peintures avec annotations des références de couleurs pour Alien 3 Détail du dos segmenté de la maquette Alien 3 peinte en gris métallisé

On réalise un mélange de marron foncé HUMBROL 29 additionné d’une pointe de noir HUMBROL 33. On dépose ce mélange au pinceau puis on essuie de suite avec du papier essuie tout (sopalin) non pelucheux sur l’ensemble de la figurine...

Maquette de l'Alien quadrupède en posture d'affût sur un socle en bois Maquette de l'Alien d'Alien 3 vue de dos, longue queue segmentée déployée Le résultat une fois cette étape terminée...

Maquette du xénomorphe quadrupède d'Alien 3 peinte en gris sur socle bois

Ci-dessus : On réalise un premier éclaircissement sur tous les reliefs et parties saillantes et grandes zones planes de la figurine.

On utilise pour ce faire un mélange de beige HUMBROL 103 additionné d'un peu de jaune HUMBROL 24.

Ci-dessus :

Ensuite on commence les glacis : on réalise un vernis coloré que l’on passe uniquement sur les reliefs de la figurine. Pour ce faire on prend du vernis mat, très légèrement dilué avec une goutte de White Spirit, on lui rajoute un mélange de beige HUMBROL 103 et de blanc HUMBROL 34. Les proportions de ce vernis colorés (et des suivants) sont d‘environ trois parts de vernis pour une part de couleur...

Maquette du Xénomorphe quadrupède d'Alien 3 peinte en tons ocre sur socle bois Maquette de l'alien quadrupède d'Alien 3 en apprêt brun fixée sur un support en bois

Les deux photos ci-dessus : on passe sur l’ensemble de la figurine un vernis mat coloré avec une pointe de noir 33 HUMBROL + marron 10 HUMBROL + rouge 60 HUMBROL...

Maquette peinte du xénomorphe d'Alien 3 accroupi, tons brun-vert, posée sur socle bois

Pour continuer : on réalise un vernis coloré que l’on passe uniquement sur certaines parties de la créature (crâne et veines du cou). Pour ce faire on prend du vernis mat, on lui rajoute un mélange de beige HUMBROL 103 et de marron HUMBROL 29...

Maquette du xénomorphe Alien 3 en position quadrupède, corps brun-vert peint, vue de dessus

... Ensuite on passe un vernis satiné coloré en noir HUMBROL 33 + marron foncé HUMBROL 10 dans les creux.

Maquette de la créature Alien 3 peinte en brun métallisé, posée sur socle bois Maquette peinte du xénomorphe d'Alien 3 accroupi sur une poutre, griffes tendues

On termine en passant sur l’ensemble de la figurine un vernis brillant coloré en noir, on insiste davantage sur la gueule et le crâne de la figurine...

Maquette de l'alien rampant le long de canalisations rouillées dans un décor industriel Maquette de l'Alien rampant sur des tuyaux rouillés, décor de fonderie d'Alien 3 Maquette du xénomorphe d'Alien 3 accroupi sur des canalisations rouillées dans un couloir industriel

Maquette du xénomorphe d'Alien 3 accroupi sur des tuyaux rouillés dans une brume sombre
