Le but est de vous faire découvrir que l'on peut - sans investir beaucoup d'argent, avec quelques outils et un peu de technique, de la patience (beaucoup), de la documentation en ce qui concerne les maquettes historiques, quelques boîtes et certains jouets mêmes - obtenir quelque chose de très présentable…

Techniques avancées

La "BR 52" - la plus célèbre locomotive allemande méritait bien un kit à l'échelle 1/35ème. La marque Trumpeter a comblé cette lacune...

Malgré des centaines de pièces, des détails manquent et des défauts persistent. La première chose à faire est de bien coller et mastiquer les pièces en deux parties de façon à rendre les joints invisibles...

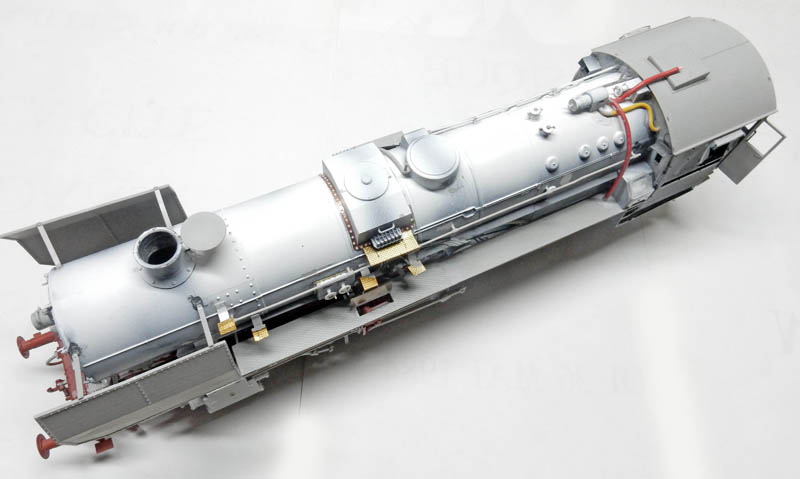

Des kits de photodécoupe et des pièces en résine existent mais font monter sensiblement le prix de la pièce. Ici, on a ajouté des éléments de photodécoupe de la boîte à surplus retravaillés pour les adapter. Bon nombre,  une fois collées sont invisibles et l'on s'est contenter d'ajouter les améliorations que l'on voit essentiellement. La tuyauterie est refaite en tige plastique...

Un bon nombre d'écrous manquants ainsi que des barres sont collés sur le chariot de roues, ainsi qu'à de nombreux endroits. Les encadrements de fenêtre et poignées sont ajoutées en carte plastique. Les marchepieds reçoivent des plaques antidérapantes.

Inutile de dire que la documentation photographique est essentielle à ce stade...

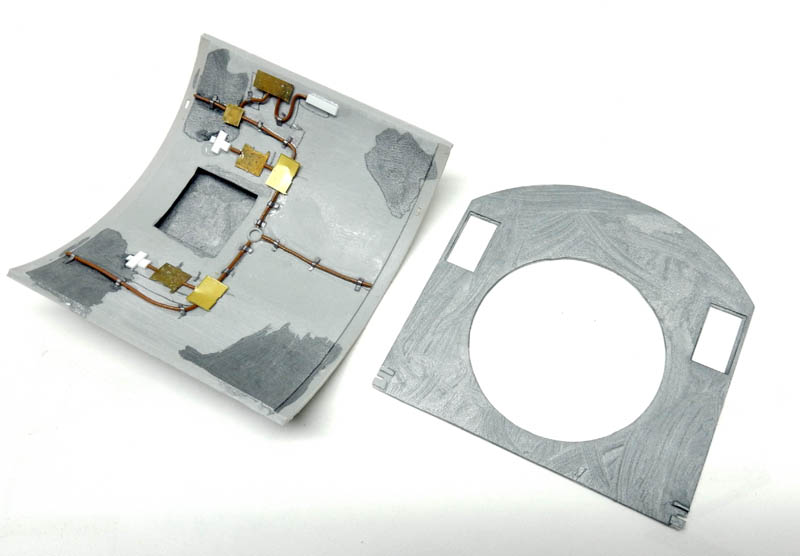

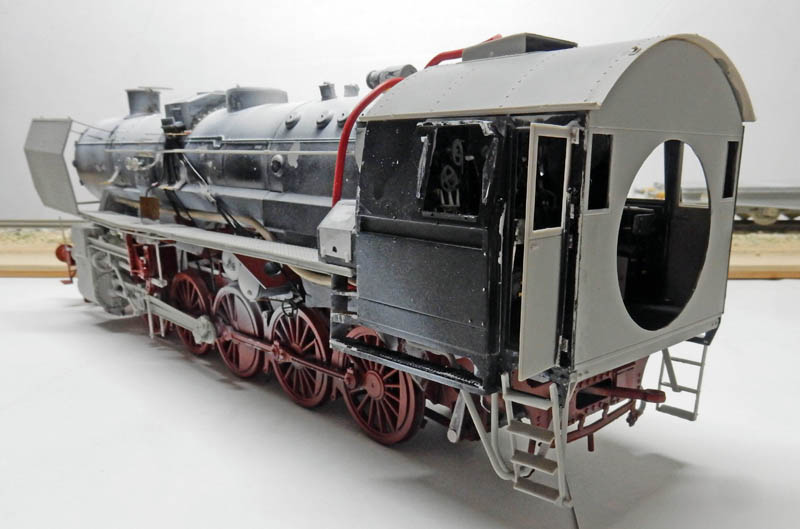

Le toit de la cabine est détaillé en se basant sur des documents. Les ronds de moulage sont mastiqués et ponçés...

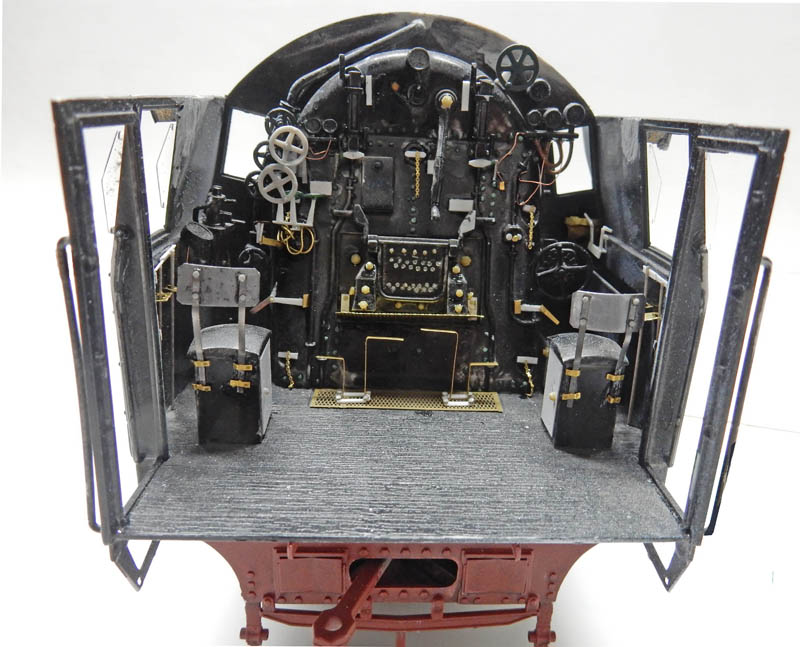

Le poste de conduite est grandement améliorée à l'aide de pièces de la boîte à surplus. Sièges refaits, manettes ajoutées, câbles et diverses pièces en fonction de la documentation...

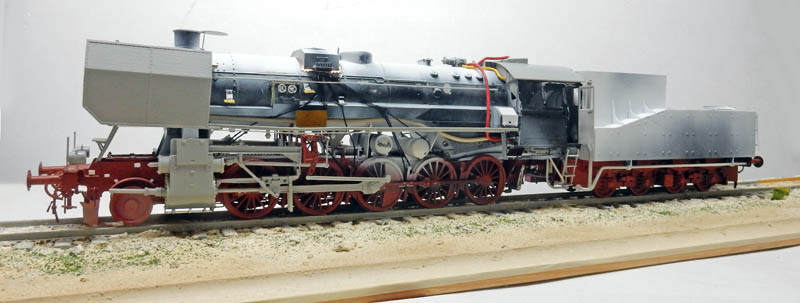

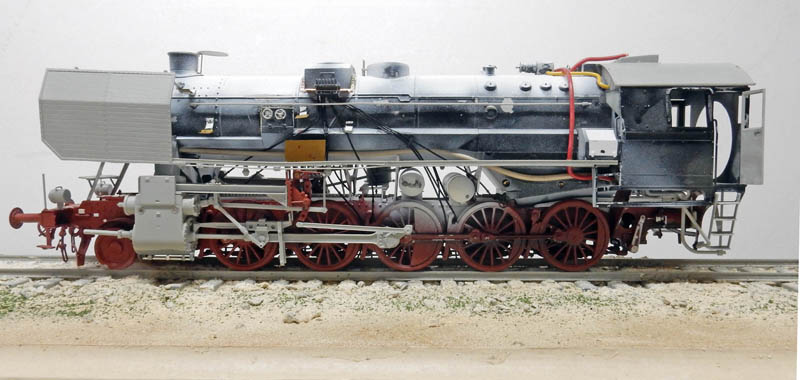

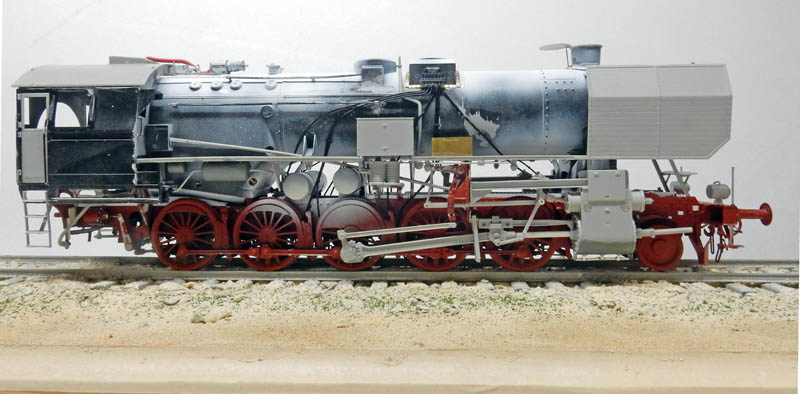

Le montage pratiquement terminé...

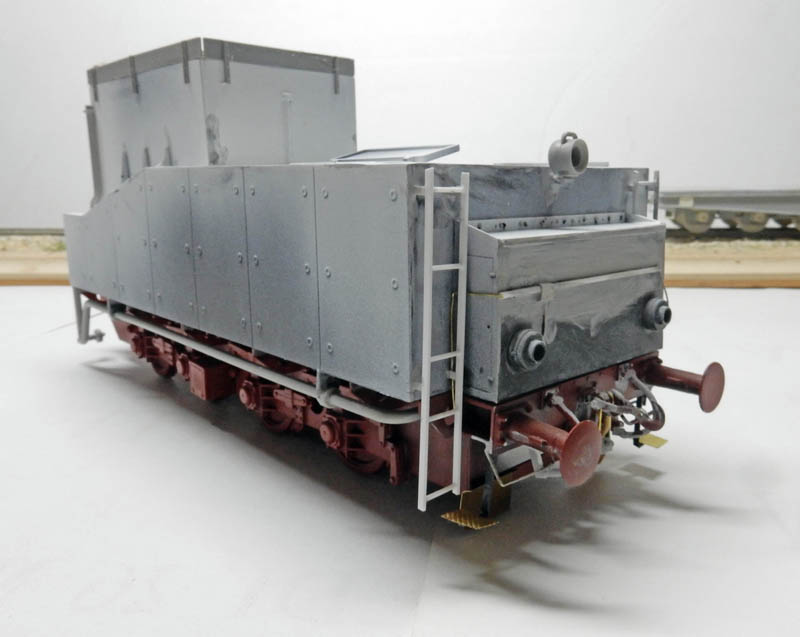

Le tender est lui aussi notamment amélioré. Echelles et plaque boulonnée refaites...

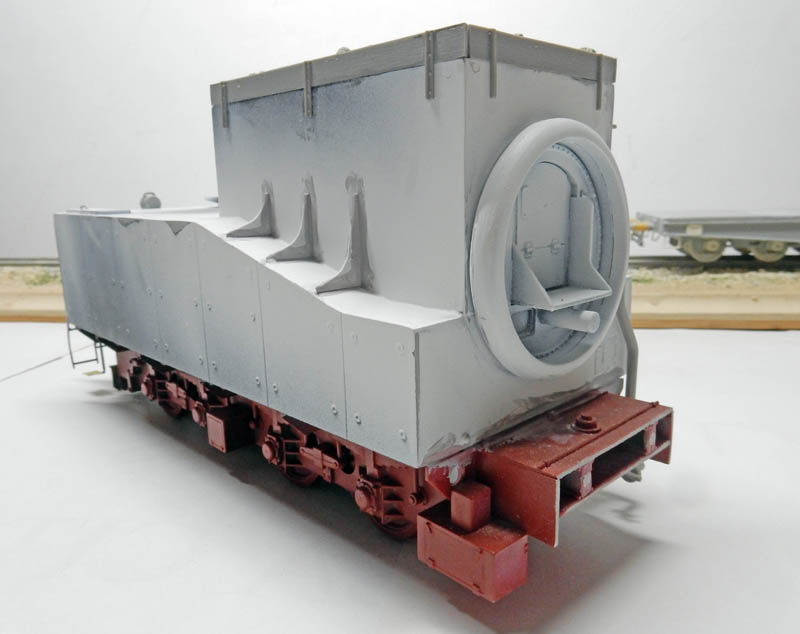

Il est important de bien coller à l'aide de mastic liquéfié, tous les joints et ouvertures. Le sas de la porte collé en deux parties, doit être parfaitement jointé...

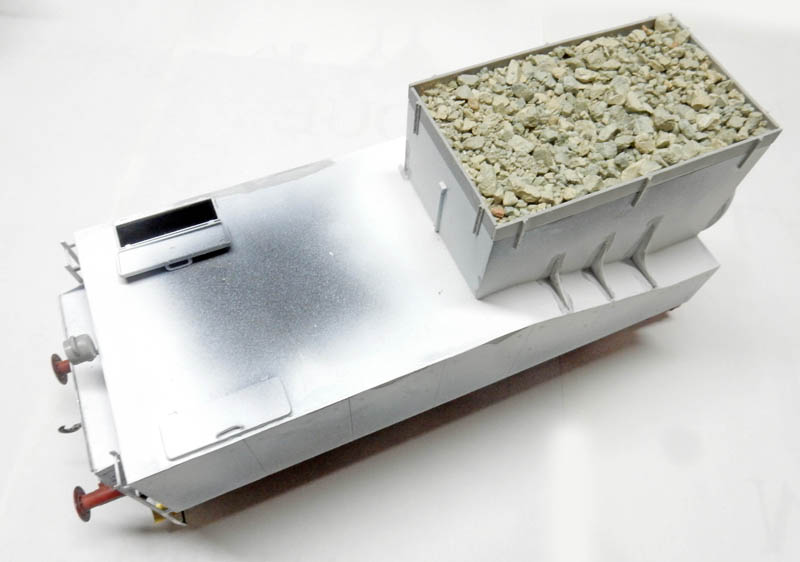

 Le charbon est de la litière de chat écrasée pour les plus gros morceaux et collée à la colle à bois...

La locomotive et son tender en position...

Deux wagons plats en résine et plastique de la marque IRONSIDE vont compléter le diorama...

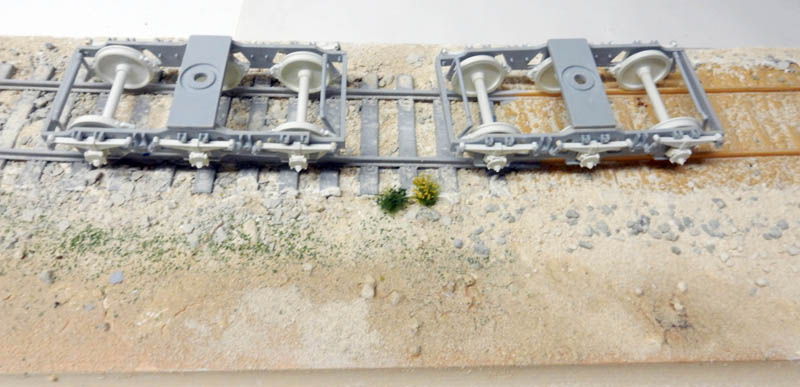

Le ballast  et rail Trompeter est ajusté avec le ballast en résine Ironside -  pas évident... Les chariots du wagon plat sont montés et collés directement sur leur emplacement pour faciliter le positionnement final...

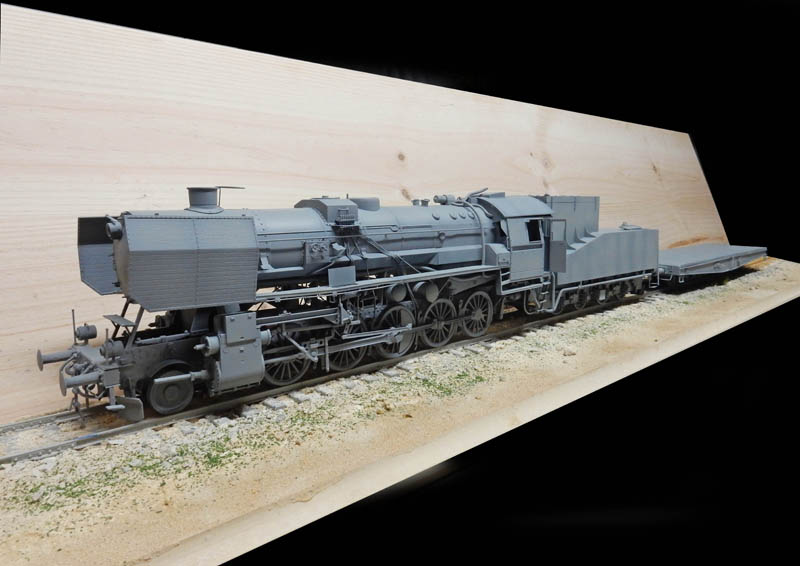

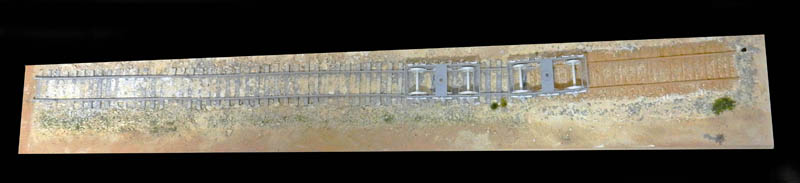

Une vue globale du socle avec les deux rails et ballasts joints...

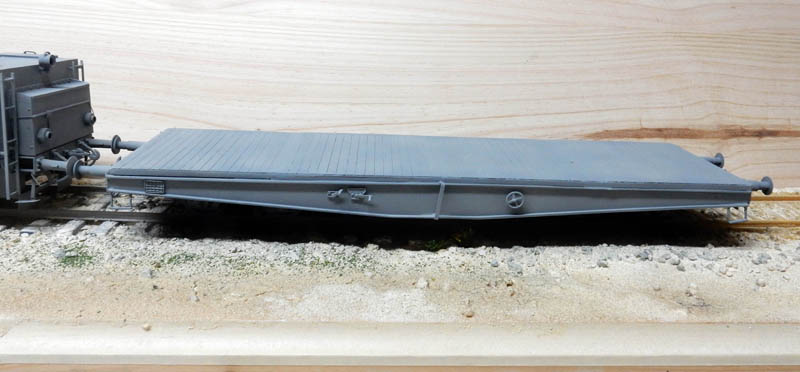

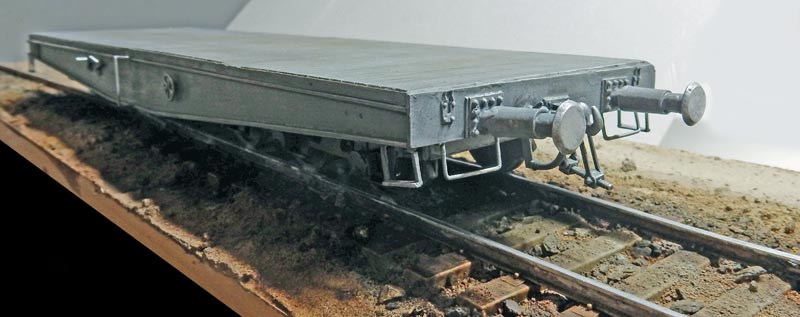

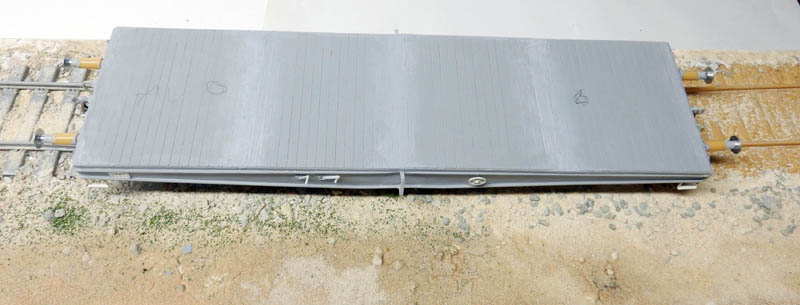

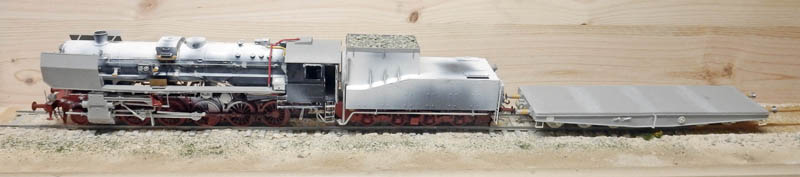

Le wagon plat en place...



La peinture

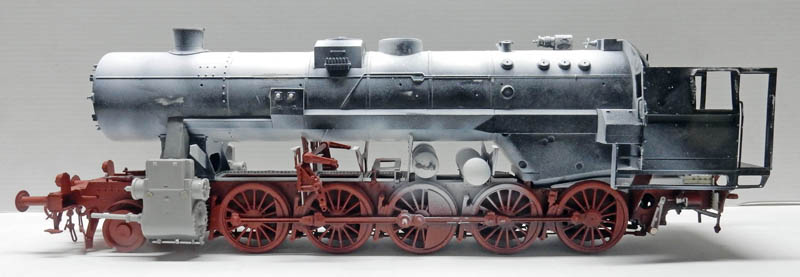

La base : les 3 parties reçoivent une base acrylique à l'aérographe du noir HOBBY COLOR...

...puis en halo du TAMIYA XF63 german grey et XF53 vertral grey...

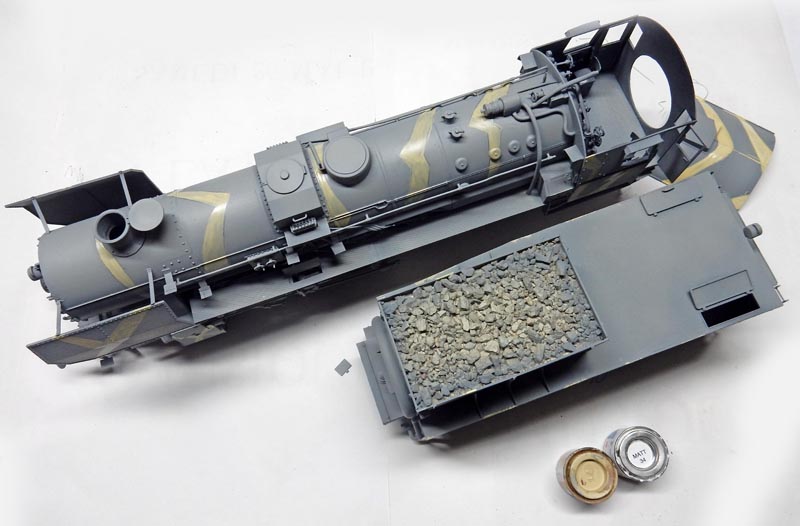

Le camouflage est effectué au pinceau avec un jaune TAMIYA 69 adoucit de blanc et un dry-brush avec du 71...

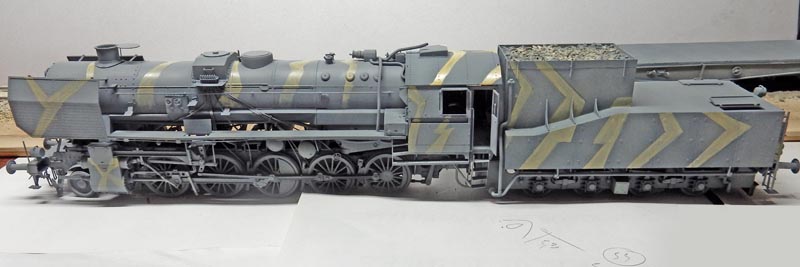

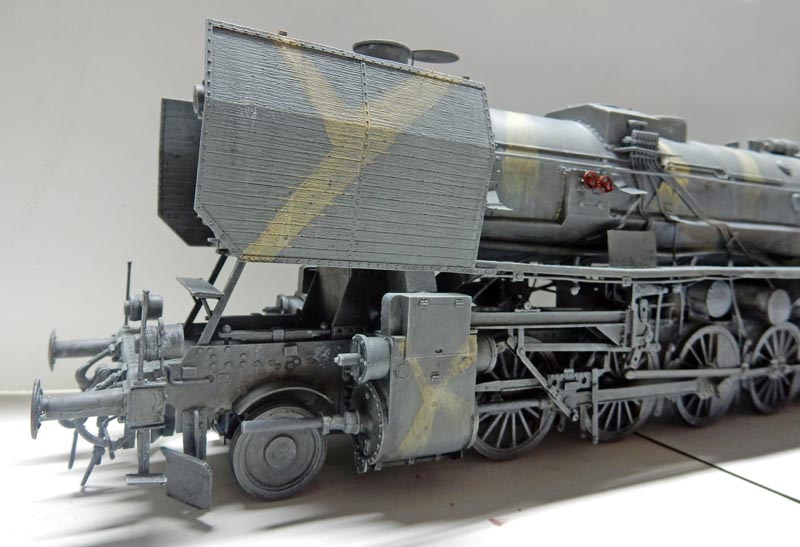

Le camouflage terminé...

Un jus à base de noir - 98 - 84 HUMBROL dilué à 70% est passé sur l'ensemble de la pièce. On essuie à mesure le produit avec du papier doux...

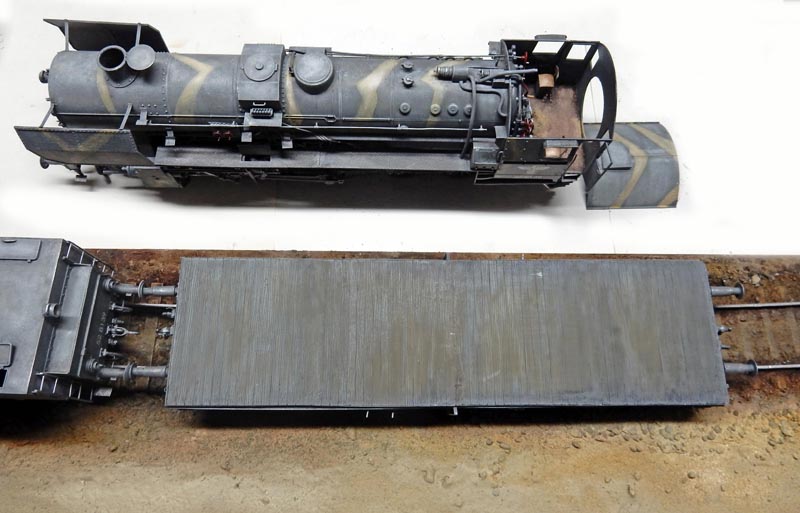

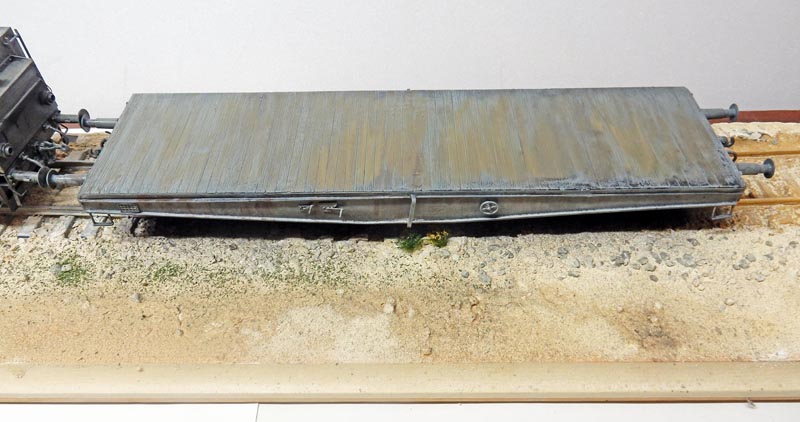

 Des salissures sont effectuées sur le plateau du wagon plat...

On termine en dry-brush avec de l'HOBBY COLOR H308 gray et H334 barbey grey et TAMIYA XF66 light grey...

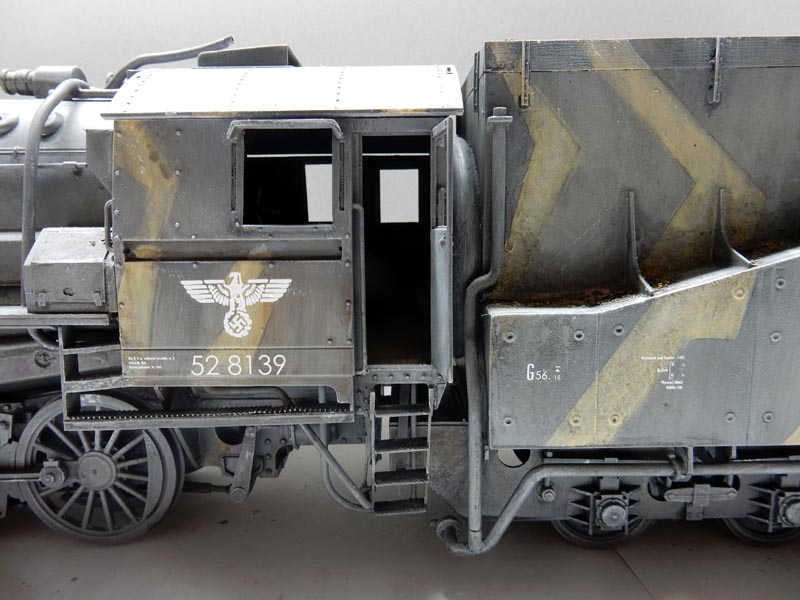

Les decals et transferts sont plaçés et salis. A noter, pour rappel, pour rendre le film des decals invisible, on passe du vernis brillant sur le support, on pose le decal après séchage, puis, l'ensemble sec, on repasse une couche de vernis mat...

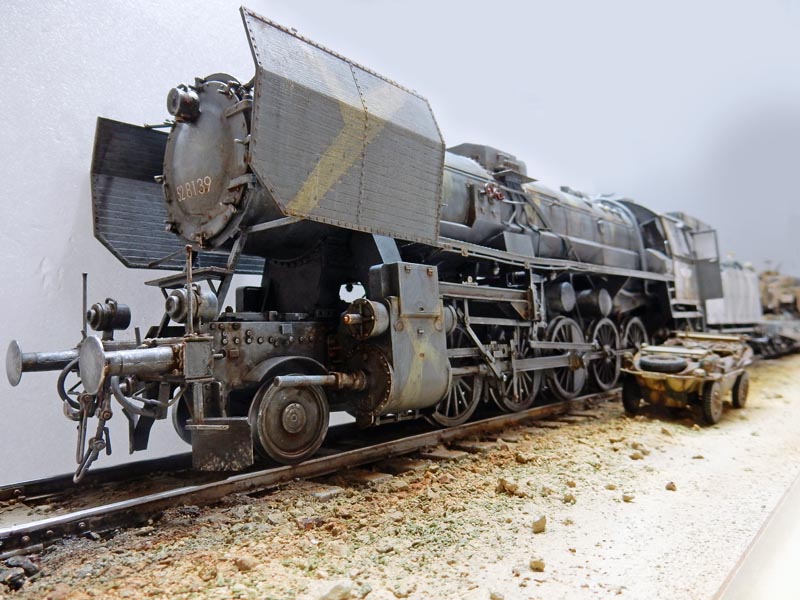

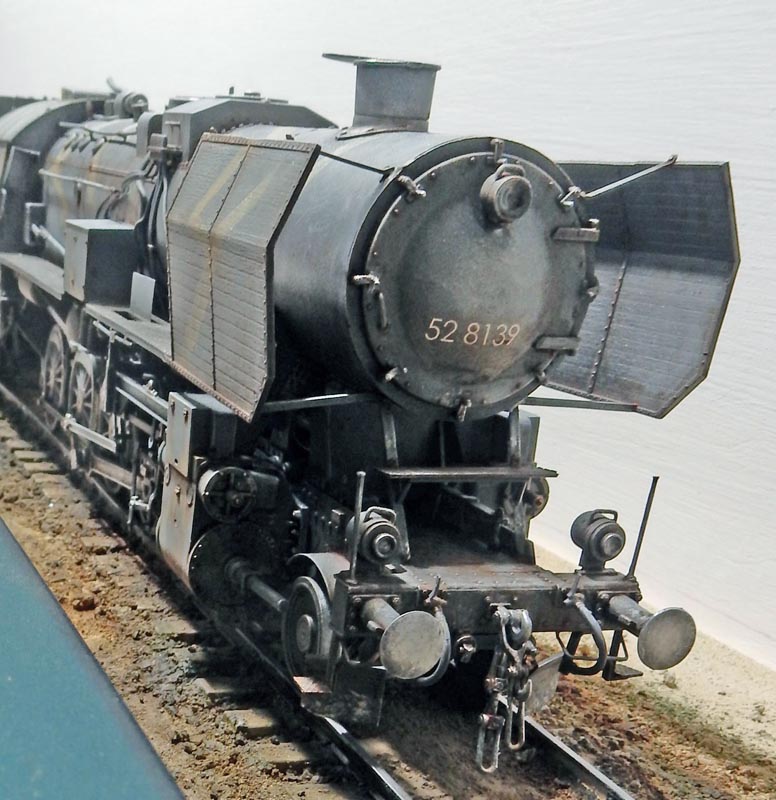

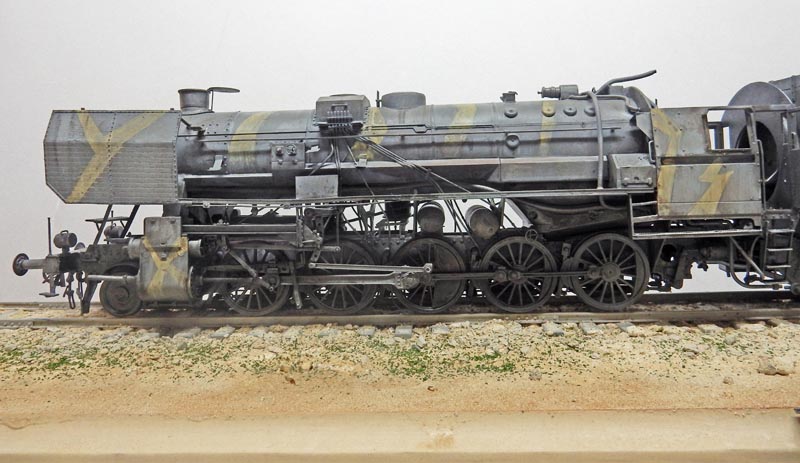

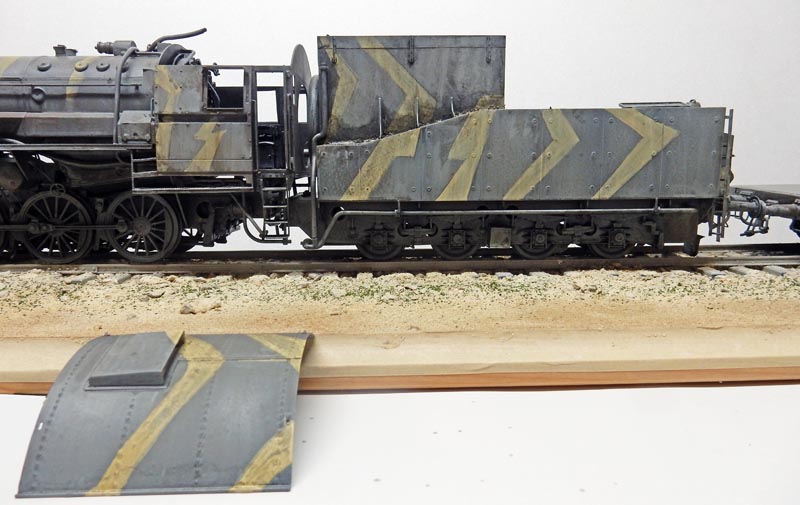

Autres vues...

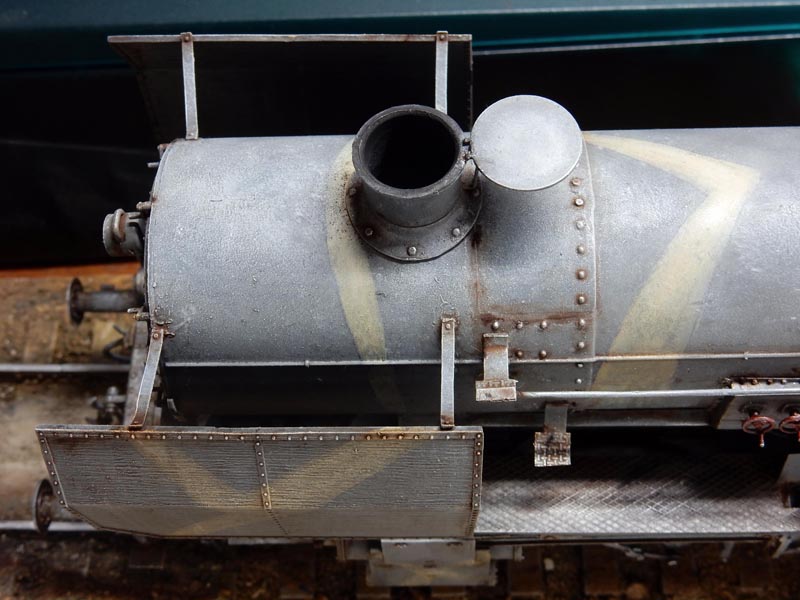

Détail... Du pastel noir est passé à l'intérieur du conduit de cheminée...

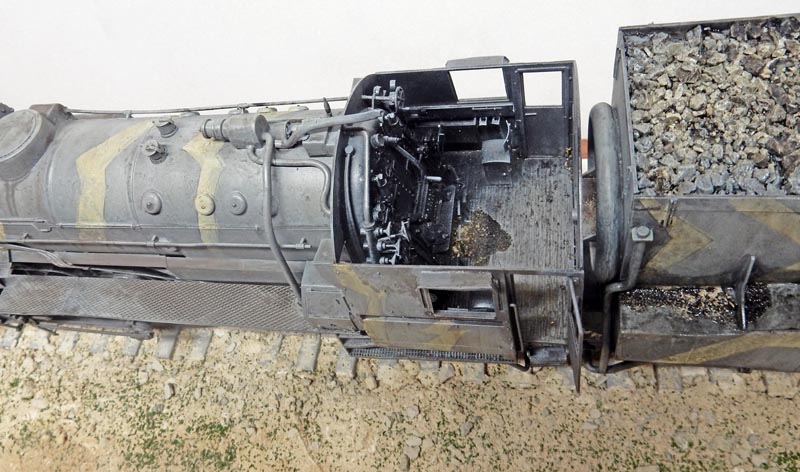

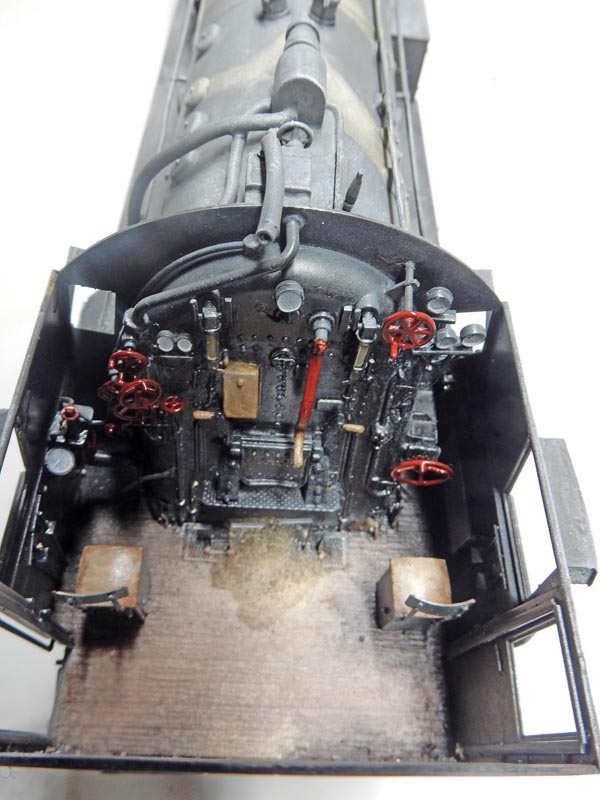

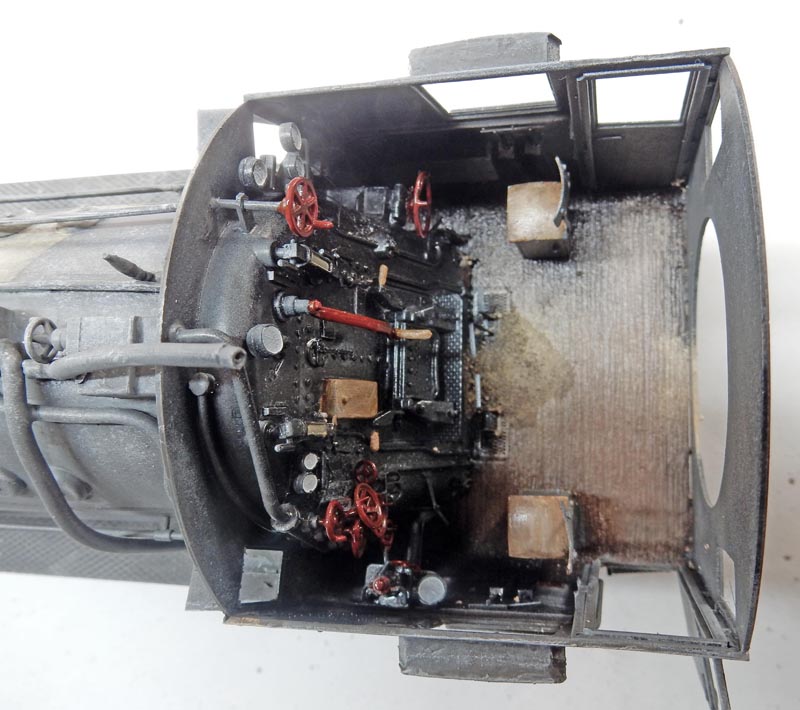

Peinture du poste de conduite...

Détails...



Le wagon plat

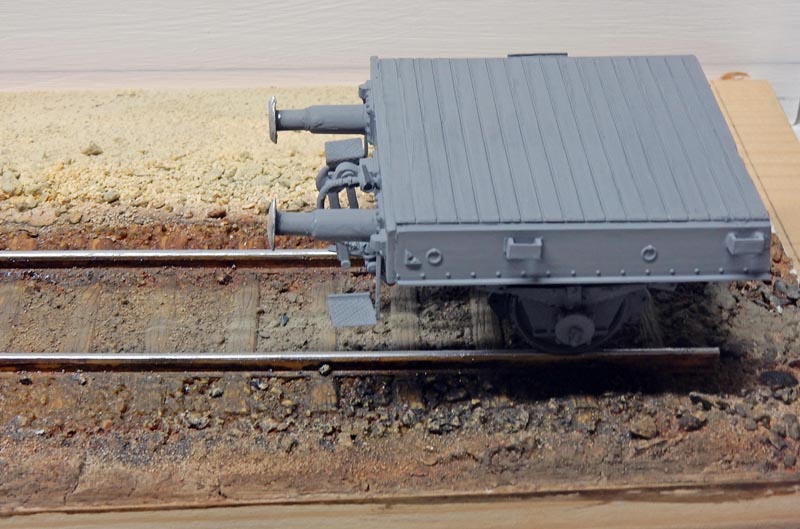

On va utiliser qu'un tiers du second wagon plat d'IRONSIDE de manière à assurer une continuité du convoi. Il est donc  scié et un seul essieu est utilisé. L'ensemble est collé sur la voie...

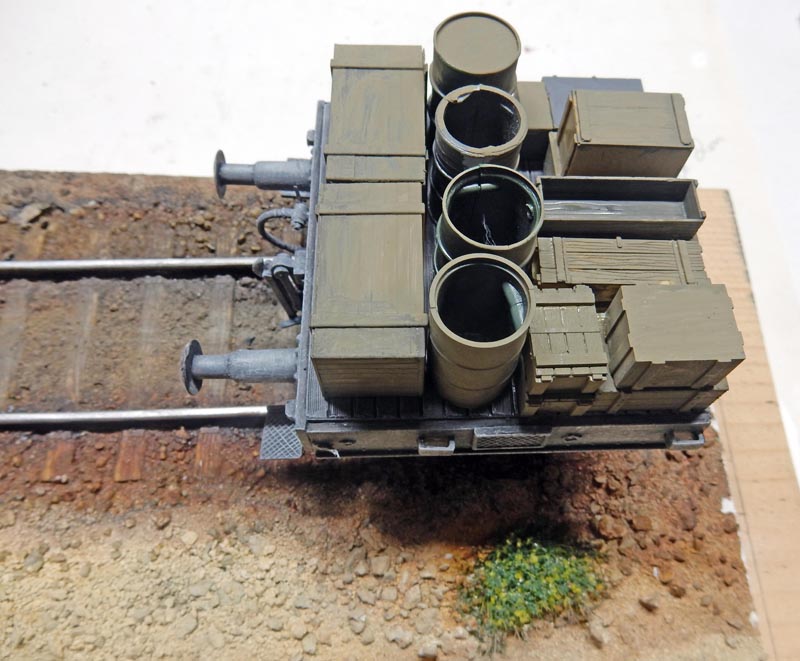

Des accessoires sont disposés et collés sur le wagon...

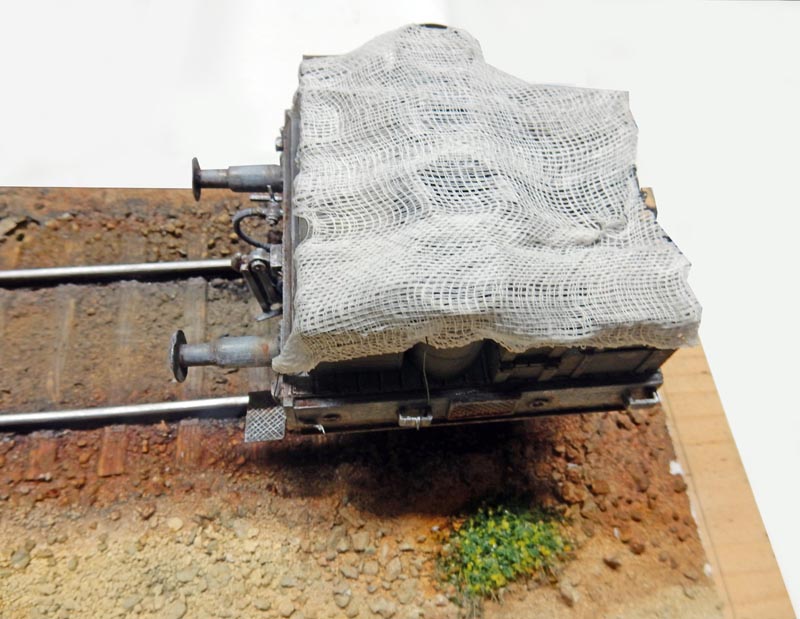

Une bâche en gaze hydrophile est disposée et collée à la colle à bois sur le tout...



Les véhicules du convoi

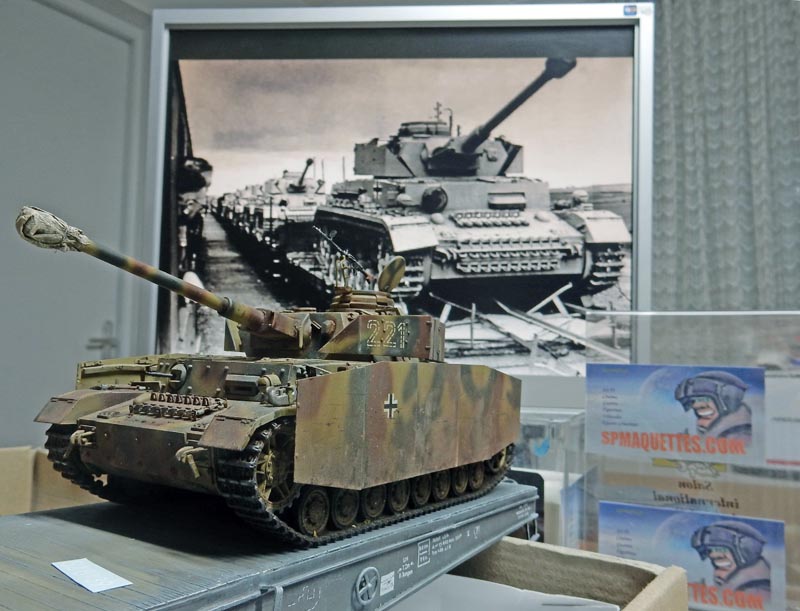

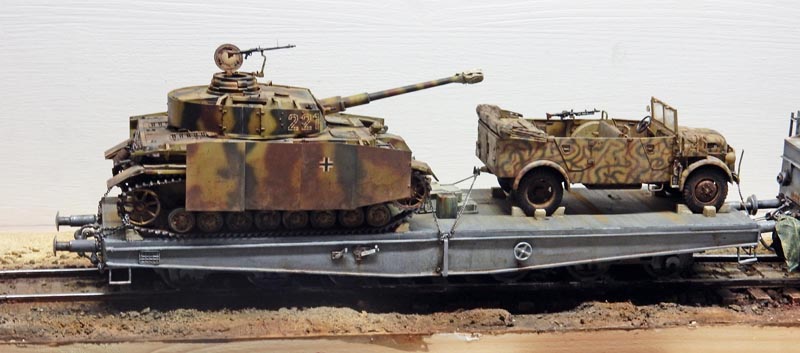

 Inspirés des photos d'époque, deux véhicules vont être ajoutés sur les wagons plats...

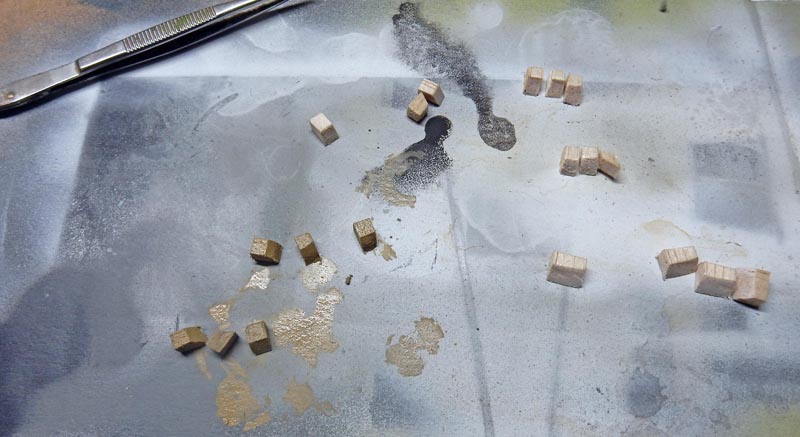

 Des cales en balsa sont découpées pour les véhicules...

Des chaînes sont également ajoutées pour maintenir le tout...

Autre vue...



Figurines & accessoires

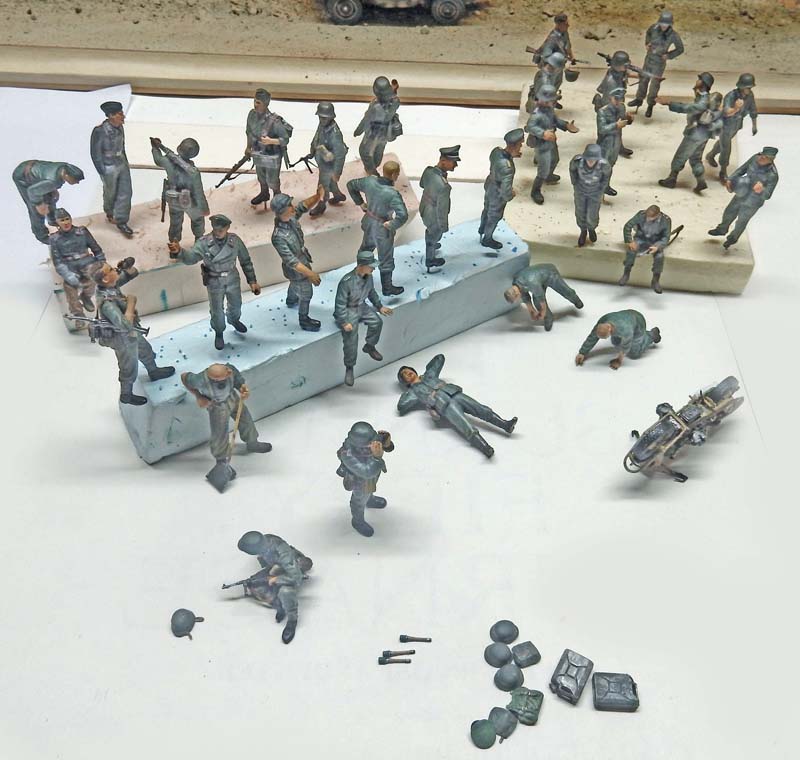

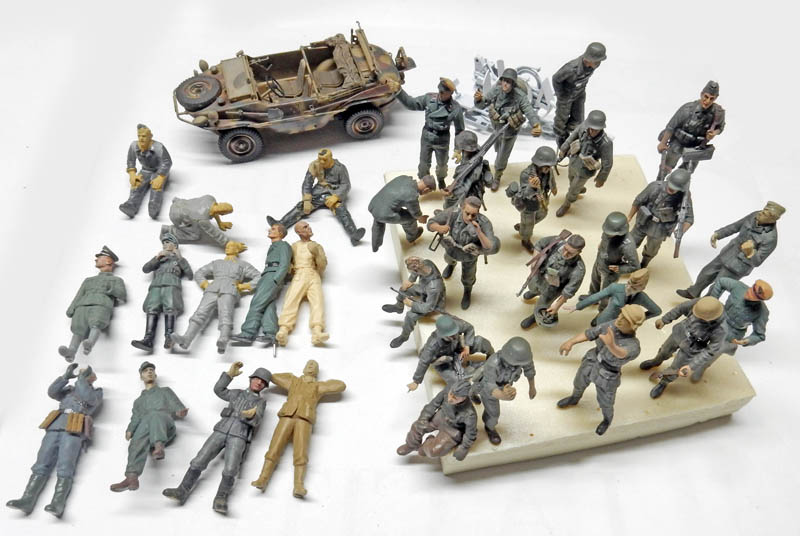

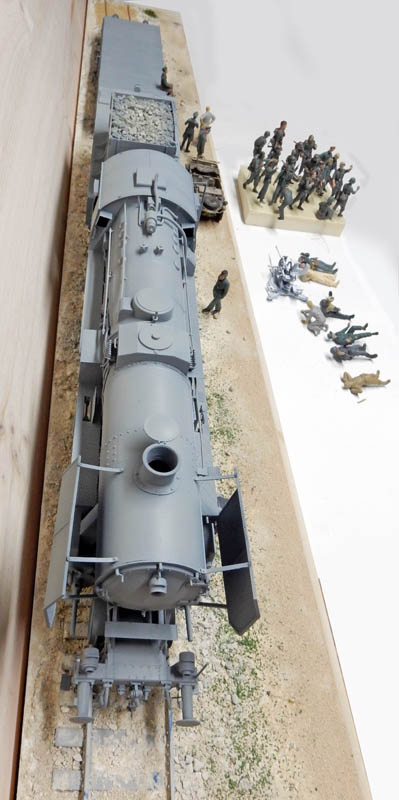

Des figurines de différentes marques viendront compléter la scénette...

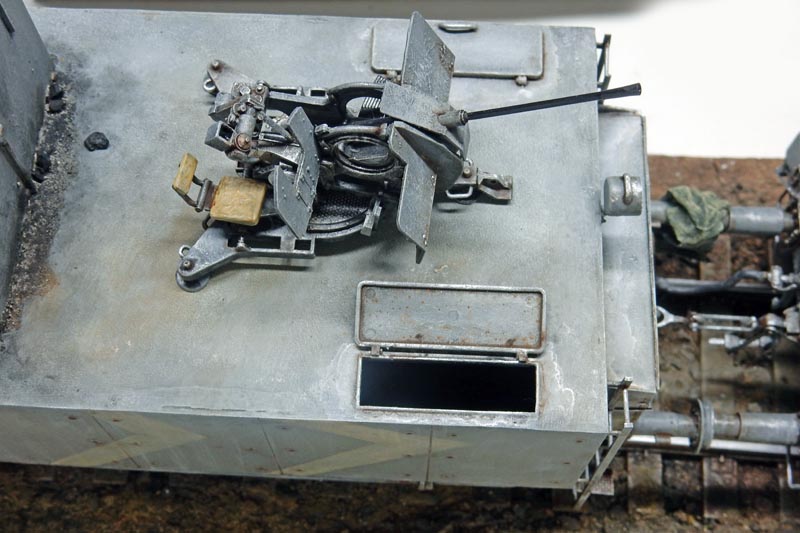

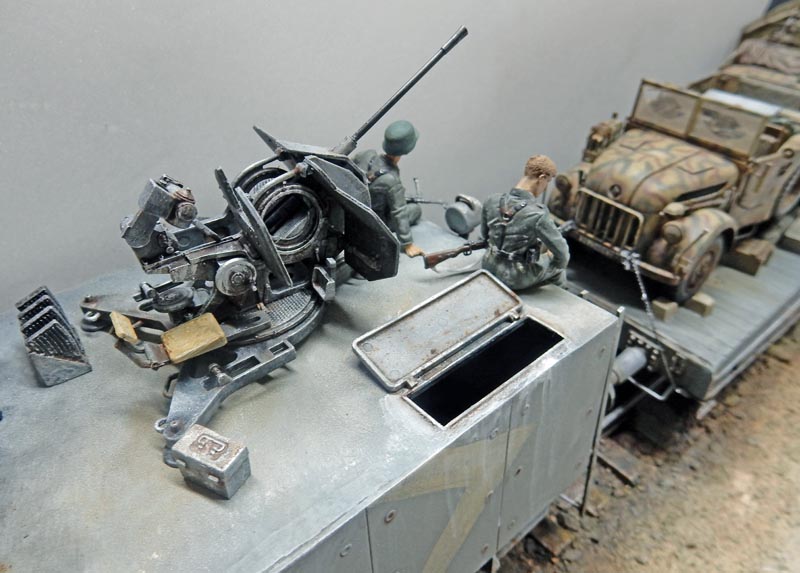

Un canon Flak 38 sera installé sur le tender en protection...

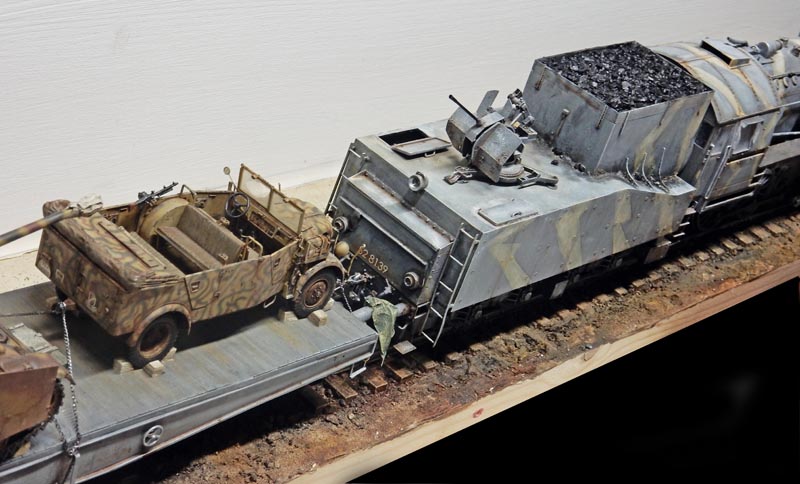

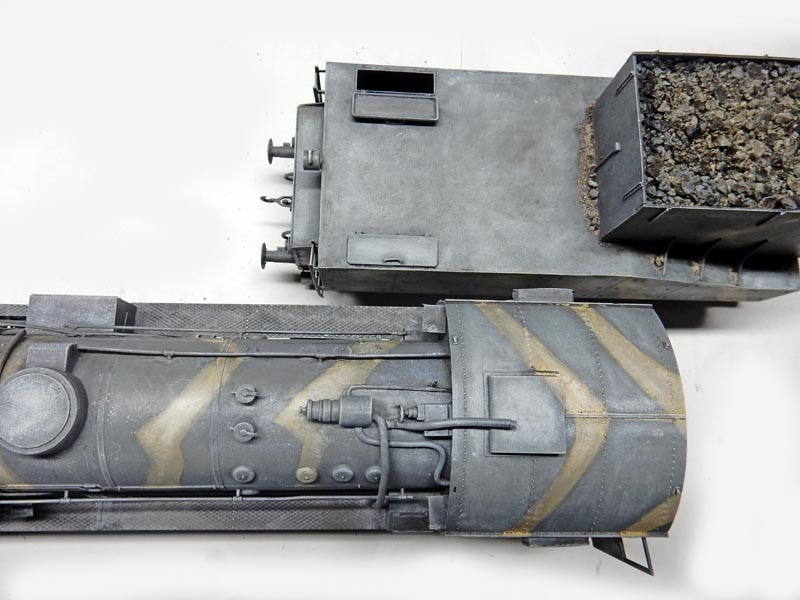

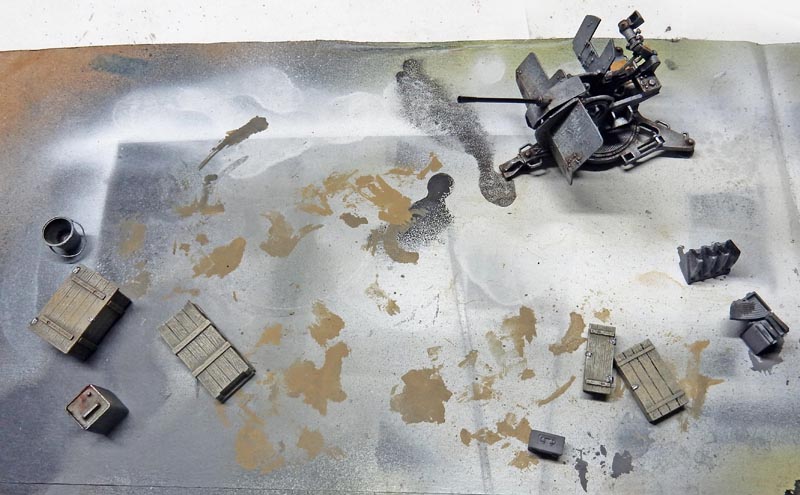

A noter les résidus de charbon autour de la cuve du tender, et les auréoles autour des trappes. De la poudre de pastel a été déposée sur le sol du tender...

Autre vue...

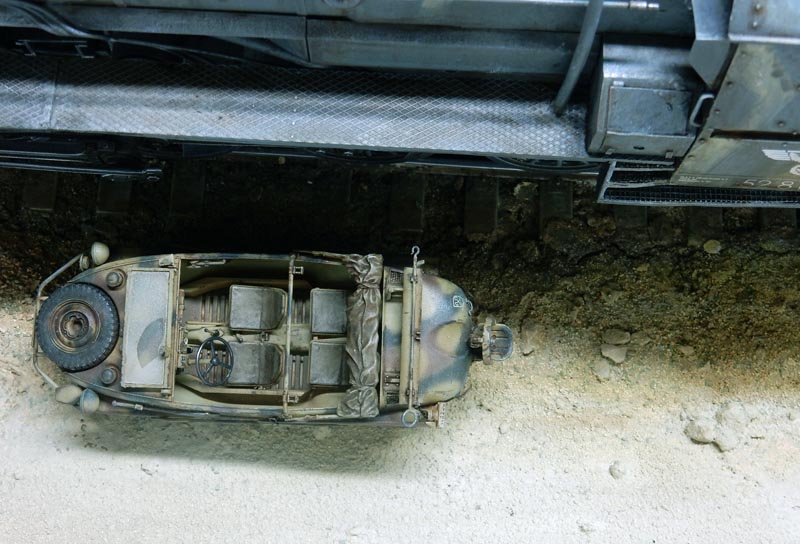

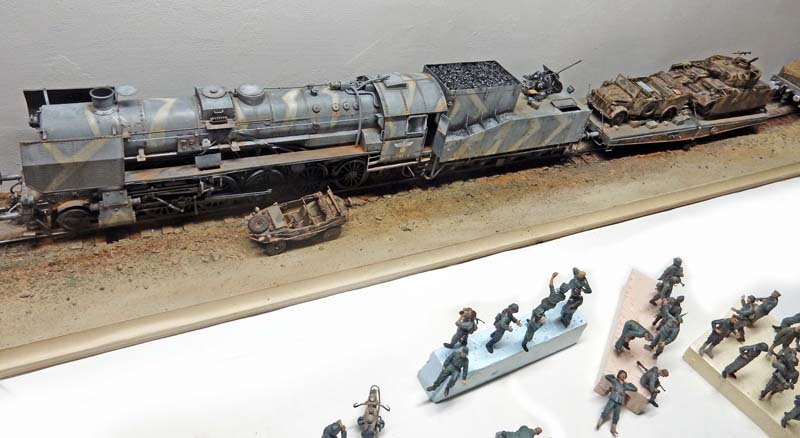

La Schwimmwagen disposée près de la locomotive...

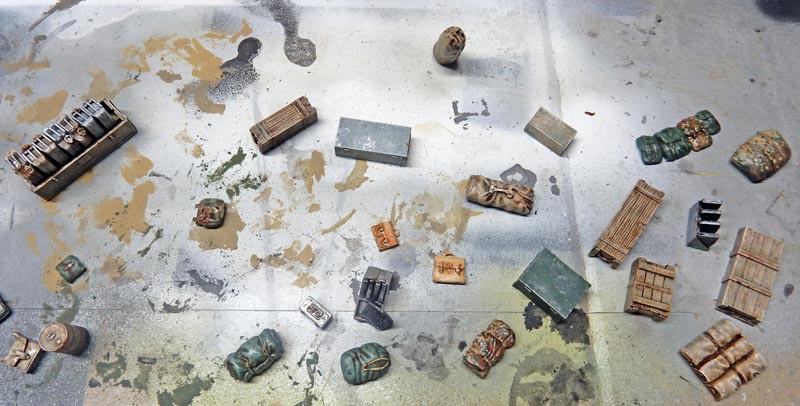

Accessoires divers...



Le décor

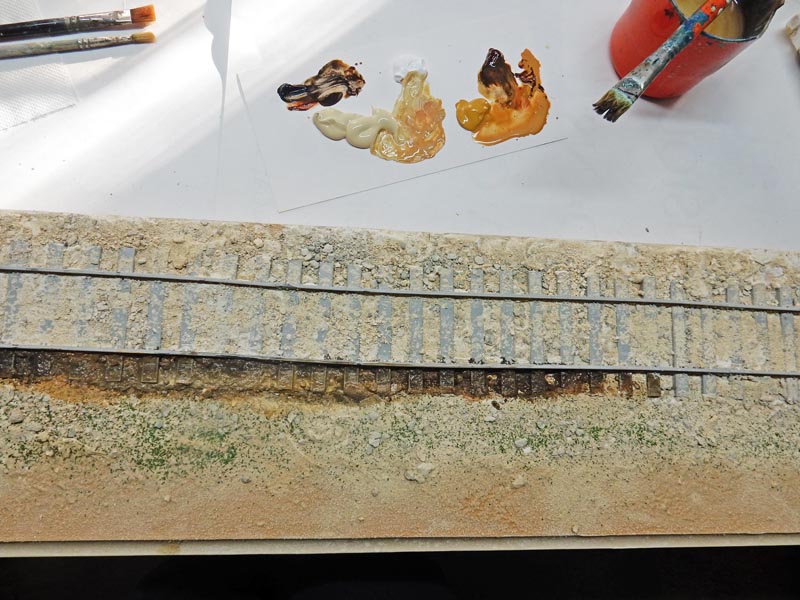

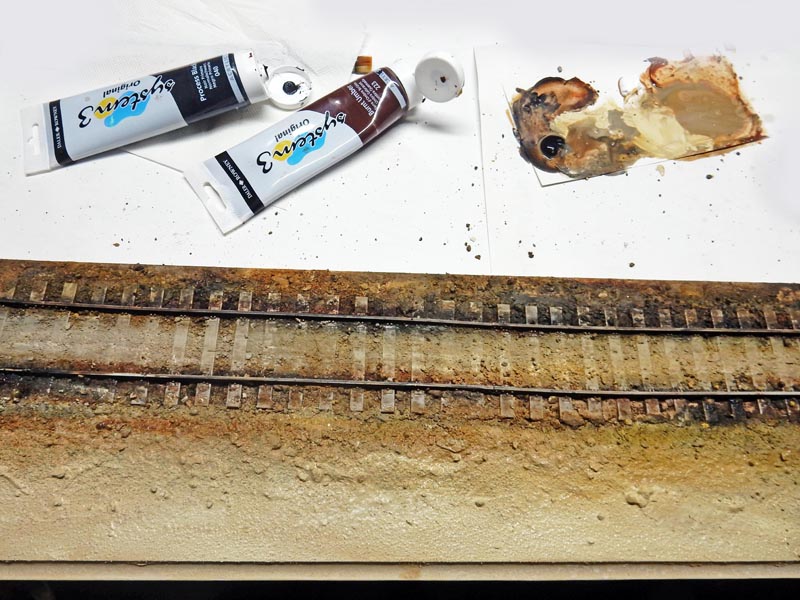

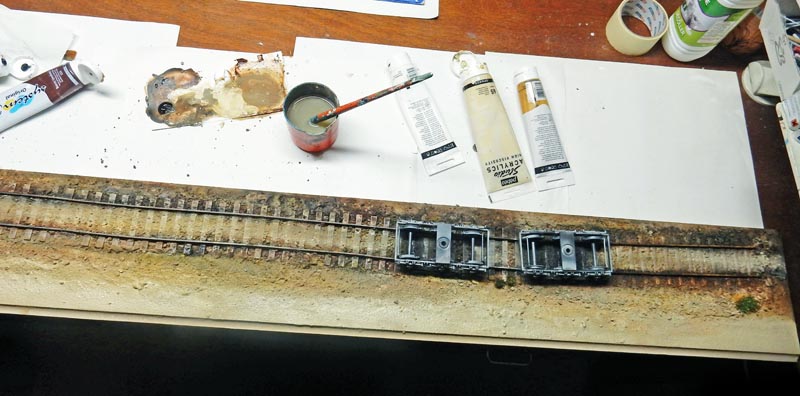

Progression de la peinture - base acrylique...

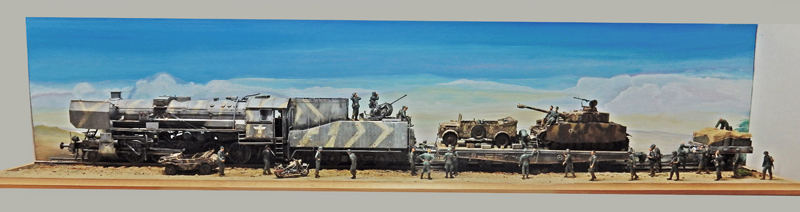

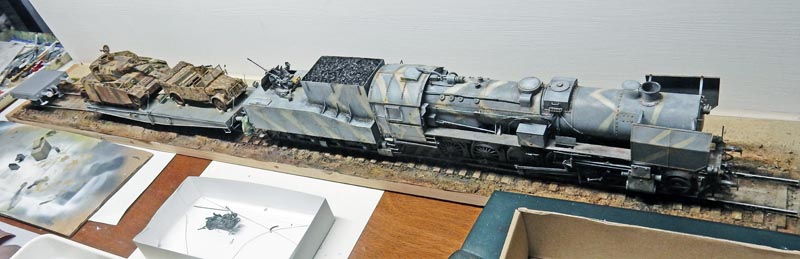

Un fond peint à l'acrylique est fixé derrière le convoi...
