Techniques avancées

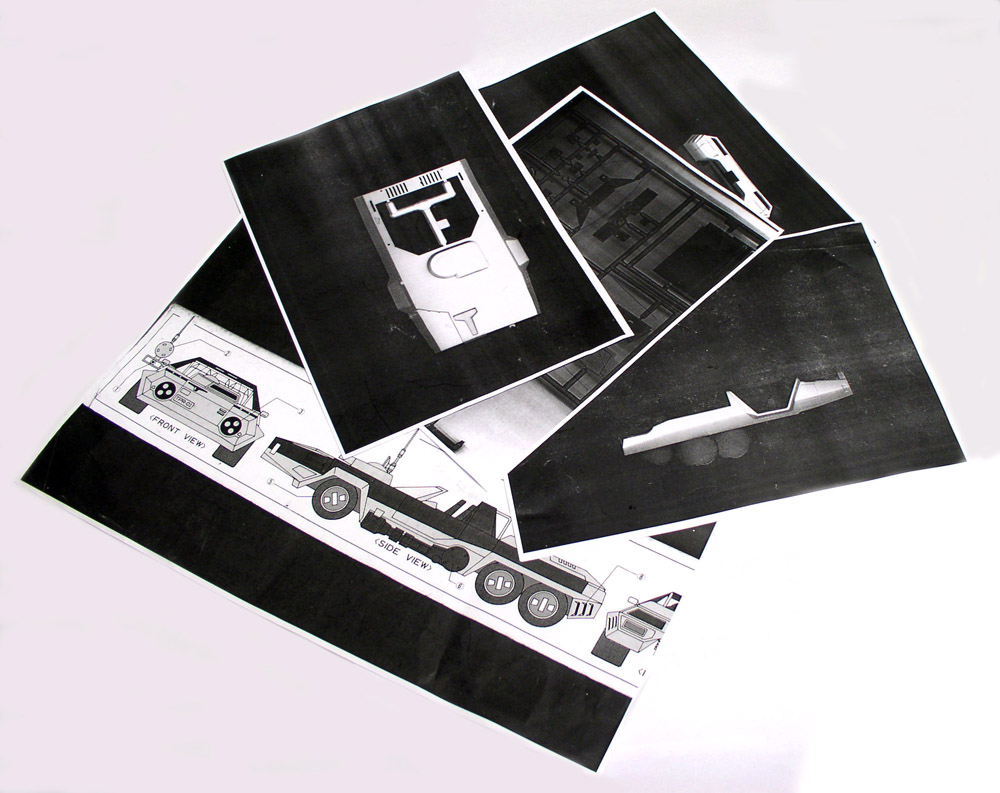

Ce modèle est inspiré d'un kit à l'échelle 1/48ème. Des photocopies de pièces agrandies à l'échelle 1/24ème serviront de plans pour la future maquette...

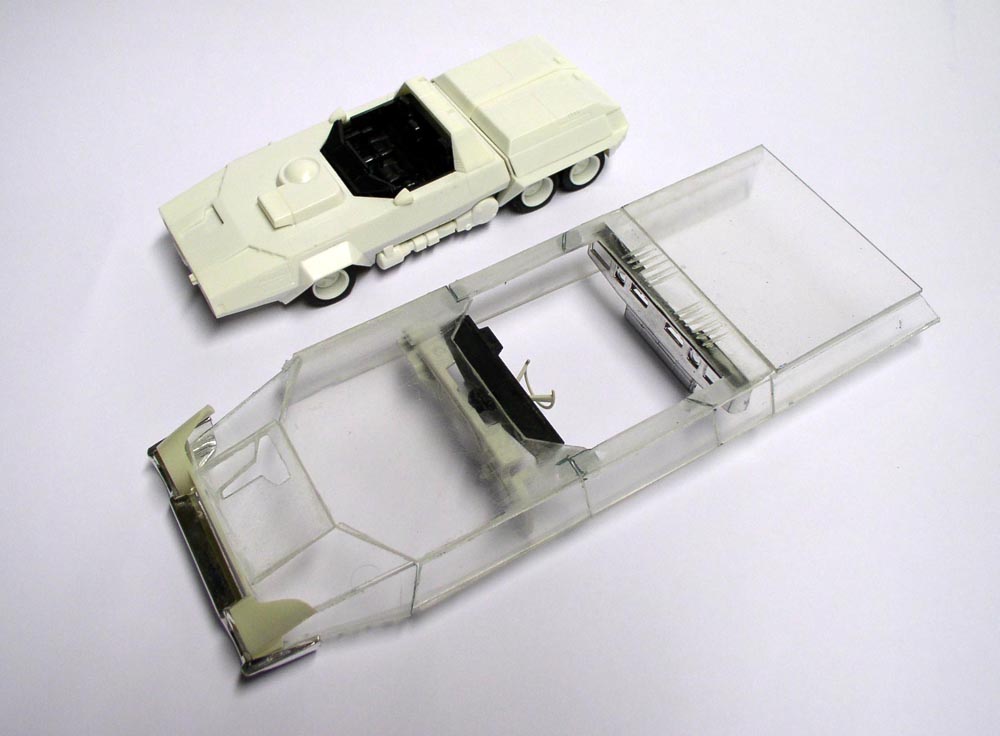

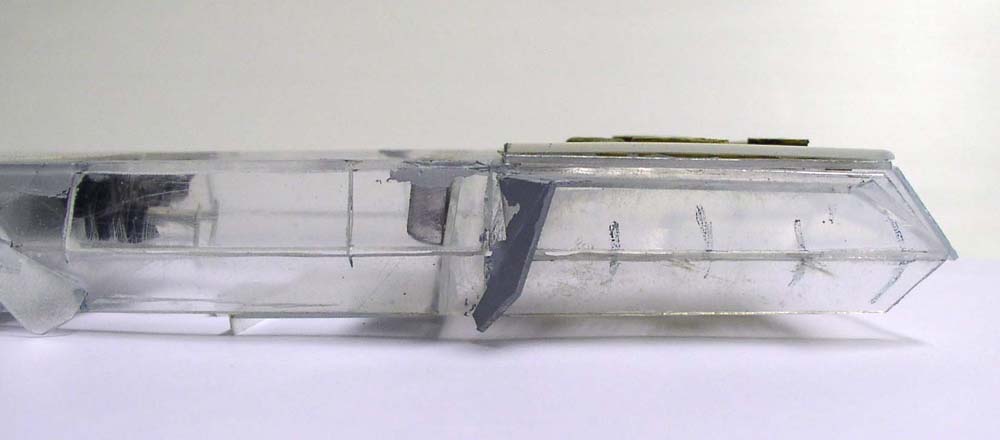

La version à l'échelle 1/48ème avec, à côté le début du montage du "scratch" à partir de carte plastique coupée en fonction des plans obtenus...

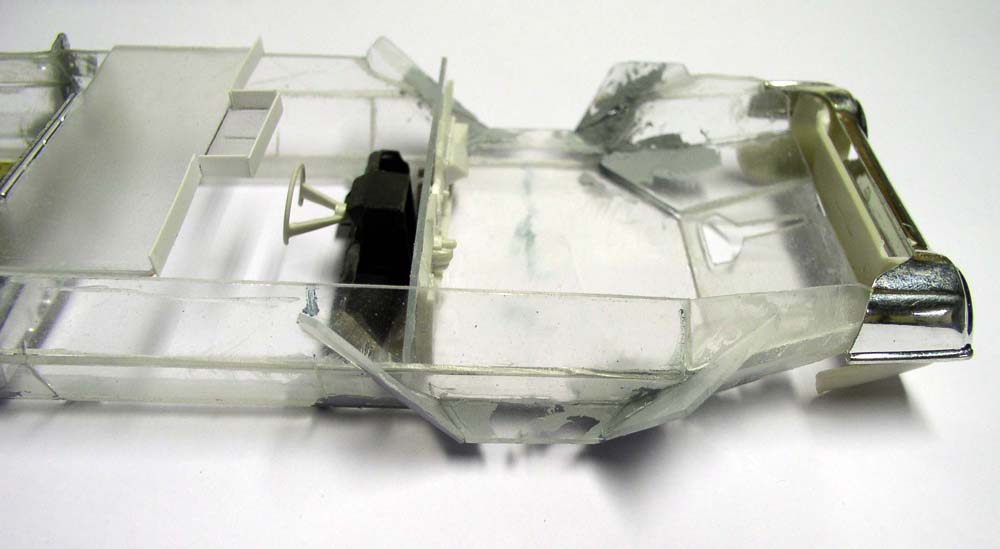

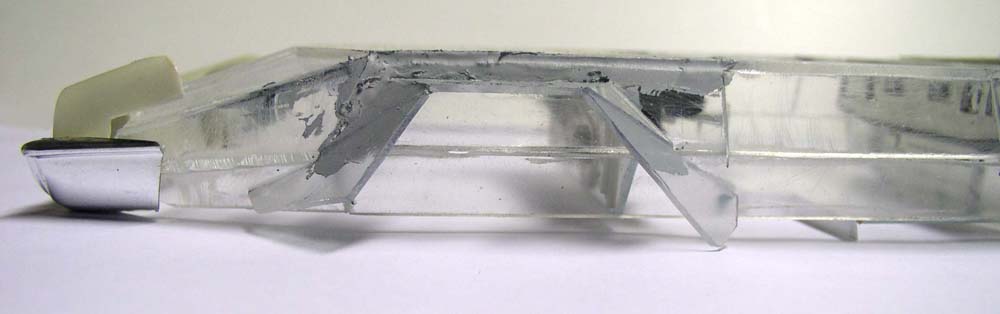

Fabrication des ailes avant et masticage...
Autre vue...
Pose des ailes arrière...
Vue d'ensemble des ailes en place... Et là, je me suis écarté du modèle original, pour, finalement, suivre mon inspiration...

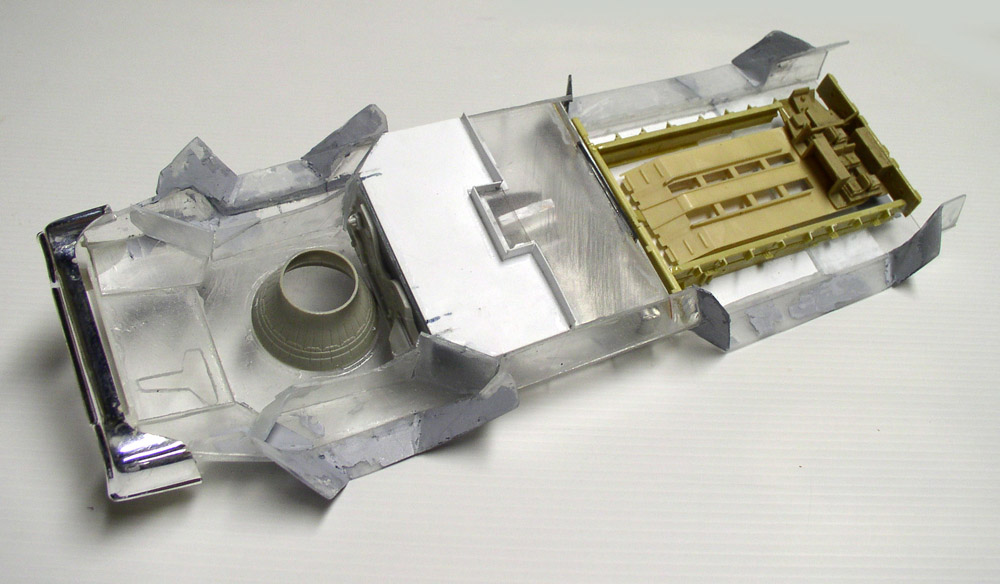

Vue de dessous: après ajout d'un pare-choc à l'avant, une pièce ronde qui tiendra lieu de moteur et fixera ll'essieu avant, tandis qu'à l'arrière, d'autres viendront compléter l'ensemble...

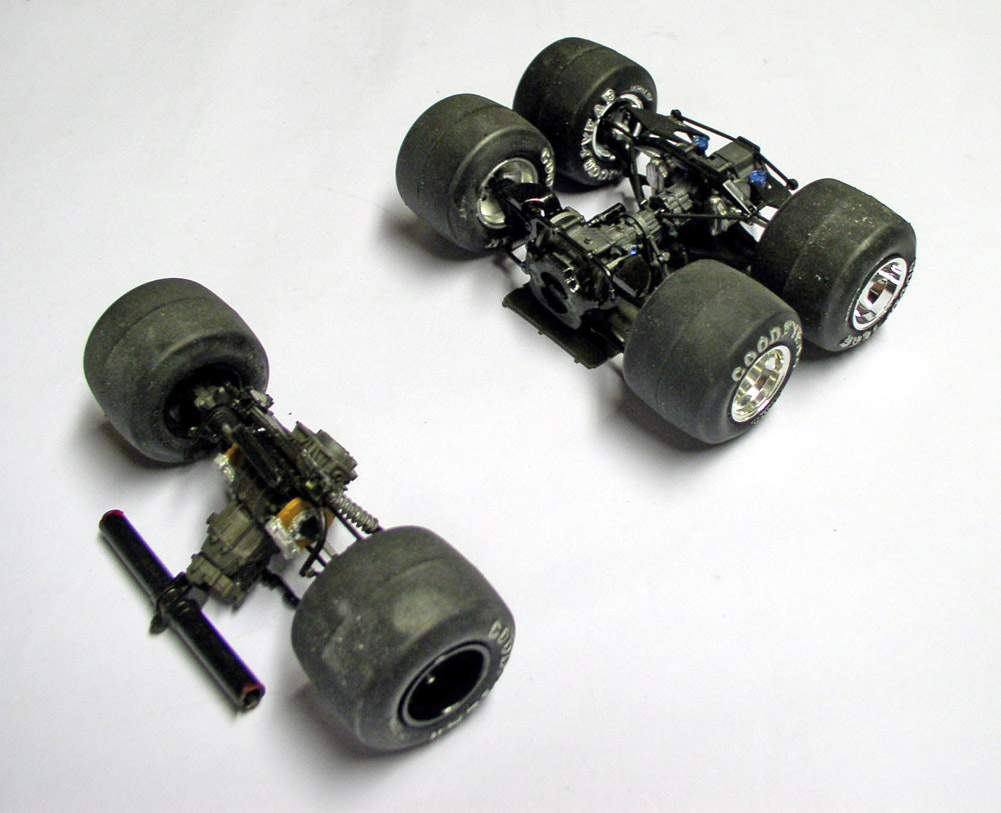

Les roues: à l'échelle 1/20ème, ces trains de roues munis de boîte à vitesse viendront se fixer sur le chassis. Ces pneus souples en vinyle de Formule I seront parfaits pour rouler sur les sables marsiens...

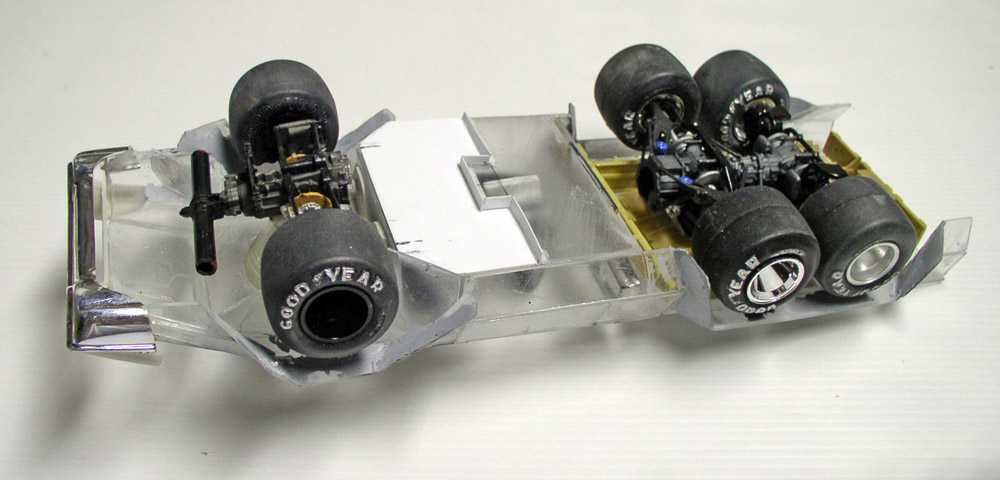

Les essieux fixés en place...

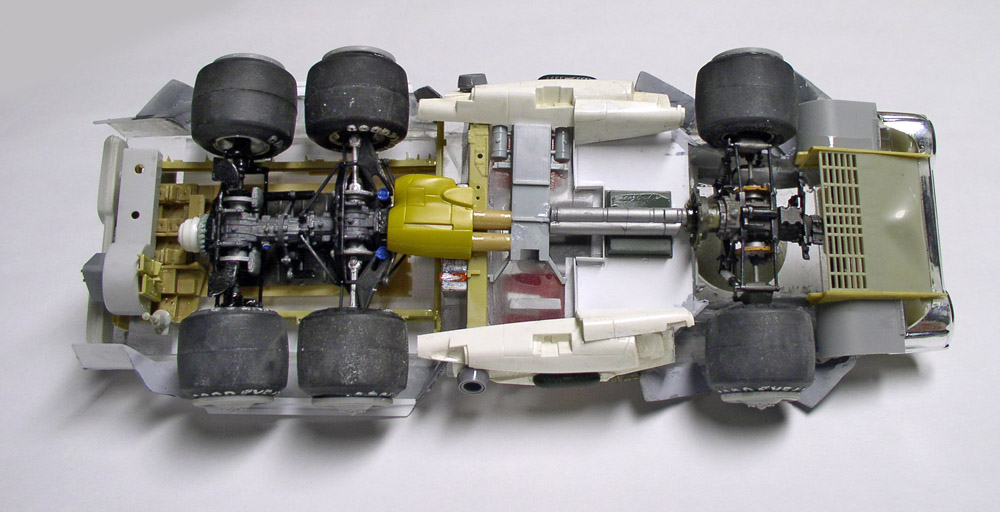

Le chassis terminé avec ajout de pièces de la boîte à surplus...

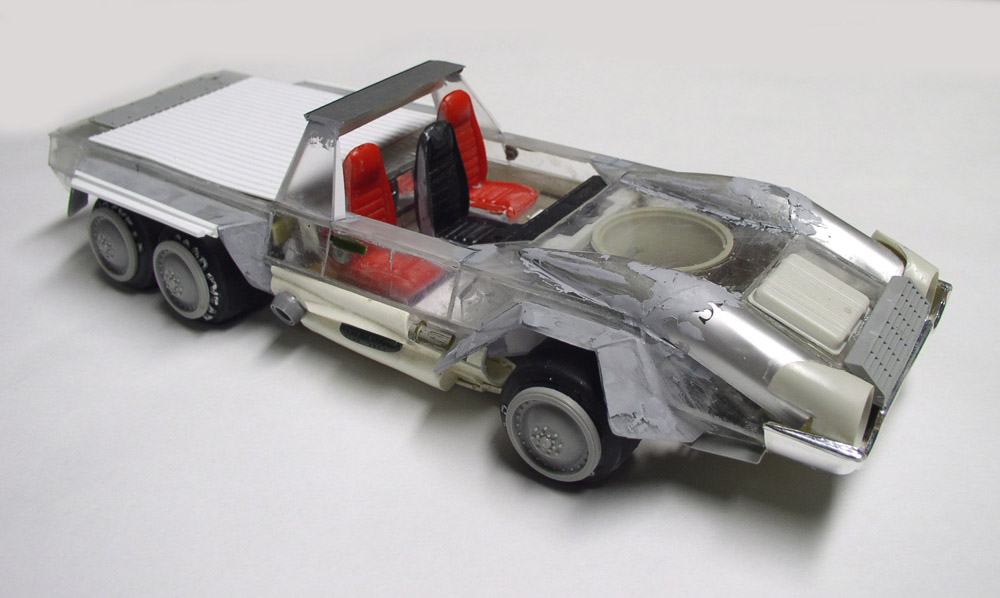

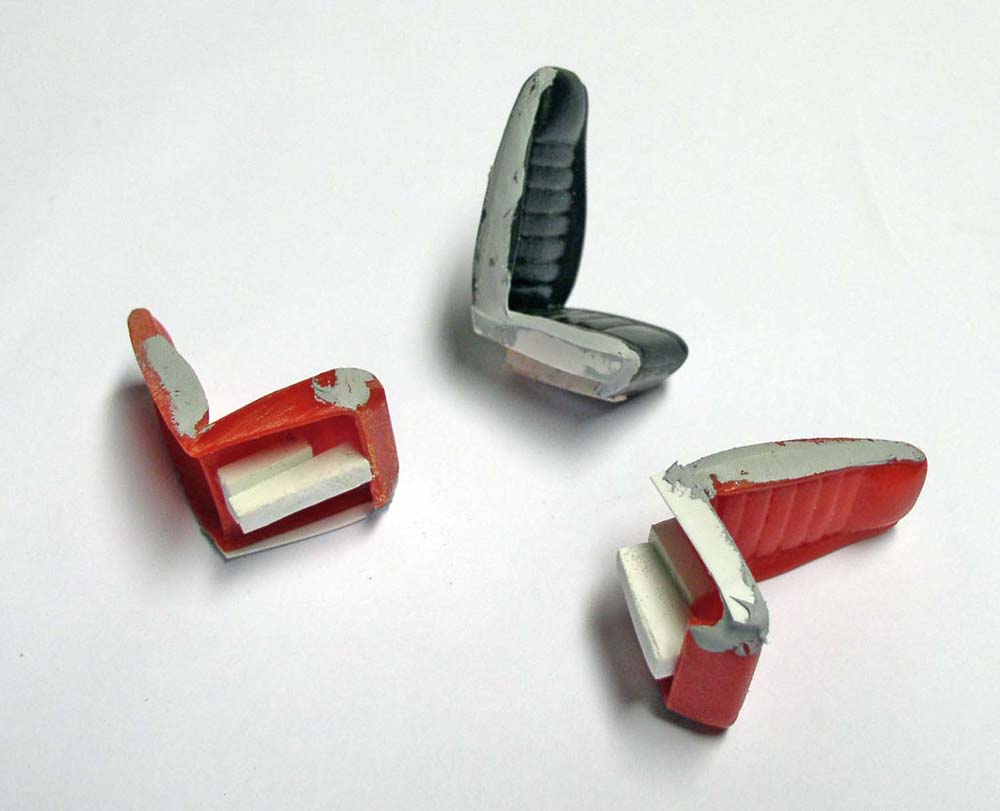

Le kit au 1/48ème comporte trois sièges dont le siège central avancé du chauffeur. J'ai gardé la même configuration pour l'habitacle... Des sièges de voitures ont été légèrement modifiés pour s'adapter à l'emplacement...

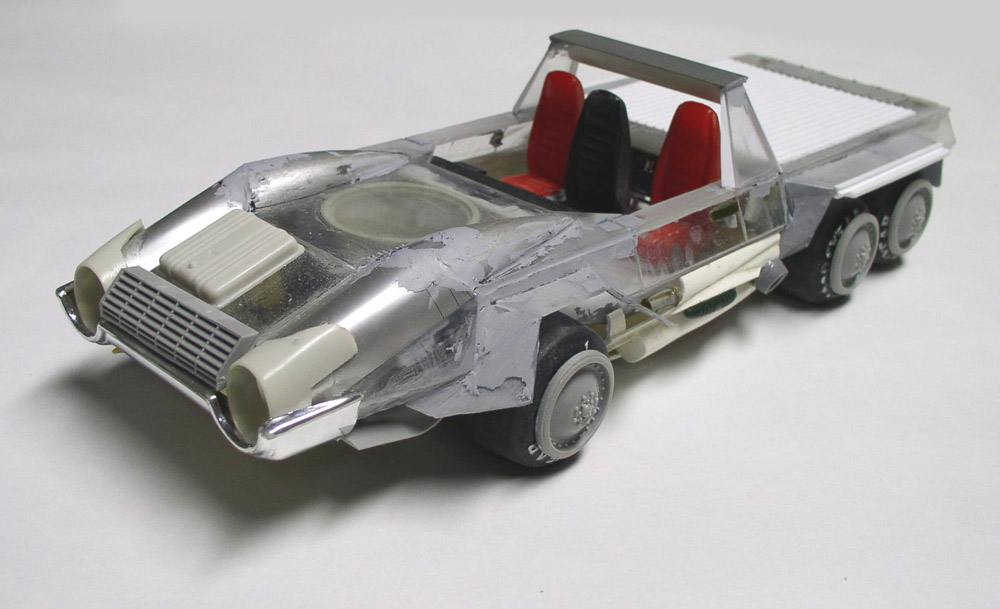

Les sièges en place pour la simulation... La carrosserie. Le pare-choc et les nouveaux phares demandaient un effet d'ailes bombées pour plus d'homogénéité... Des demi réservoirs d'avions ainsi que des plaques d'aluminium seront parfaits pour obtenir un alignement cohérent...

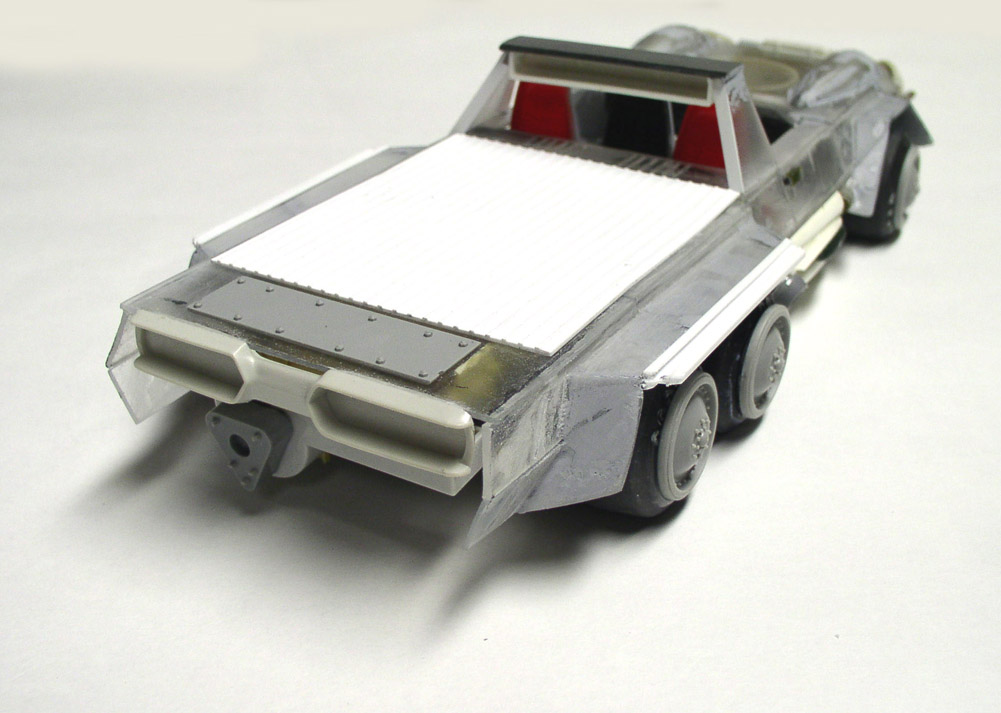

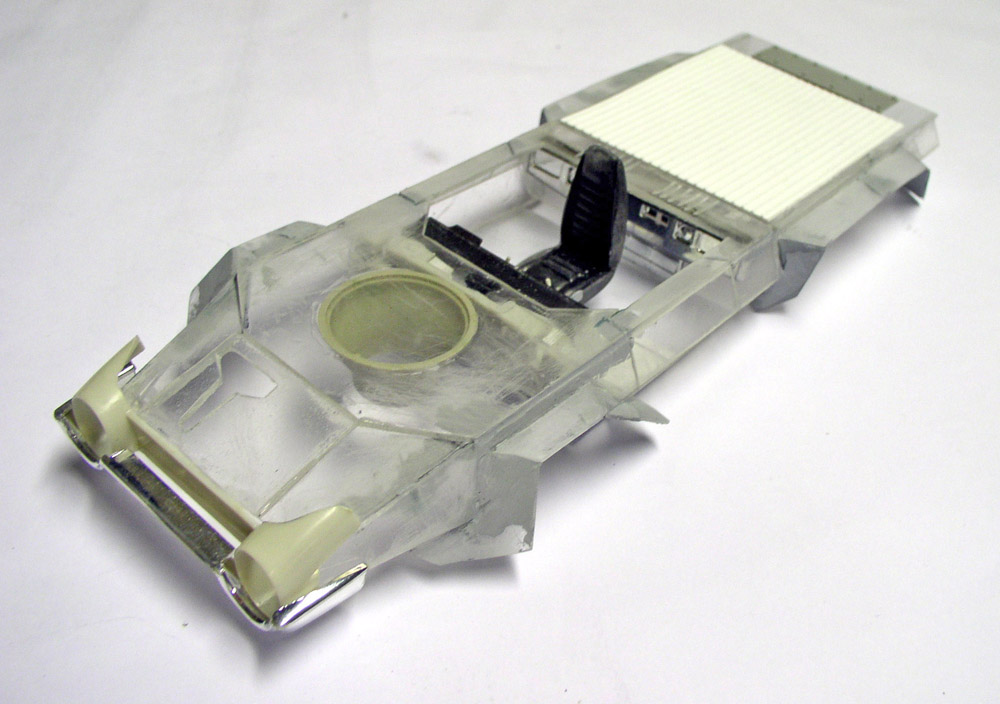

Le plancher de la plage arrière où sera installé le canon, est complétée par une plaque de plastique Evergreen...

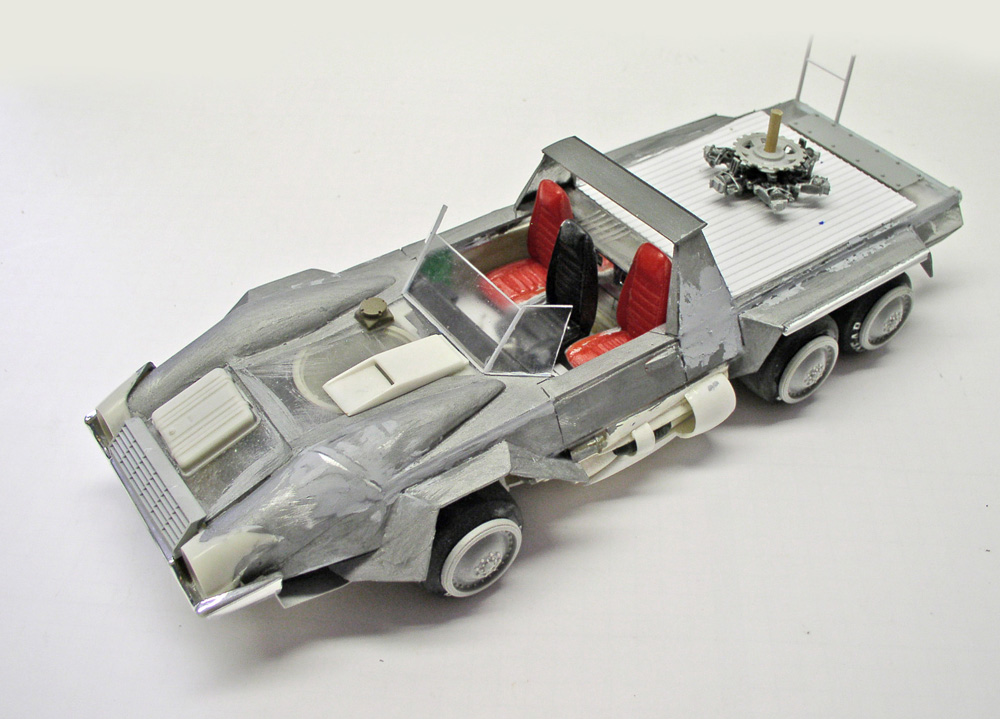

Une autre vue de la carrosserie. De nombreux ponçages et masticages seront effectués pour éliminer les joints des ailes et des parties bombées...

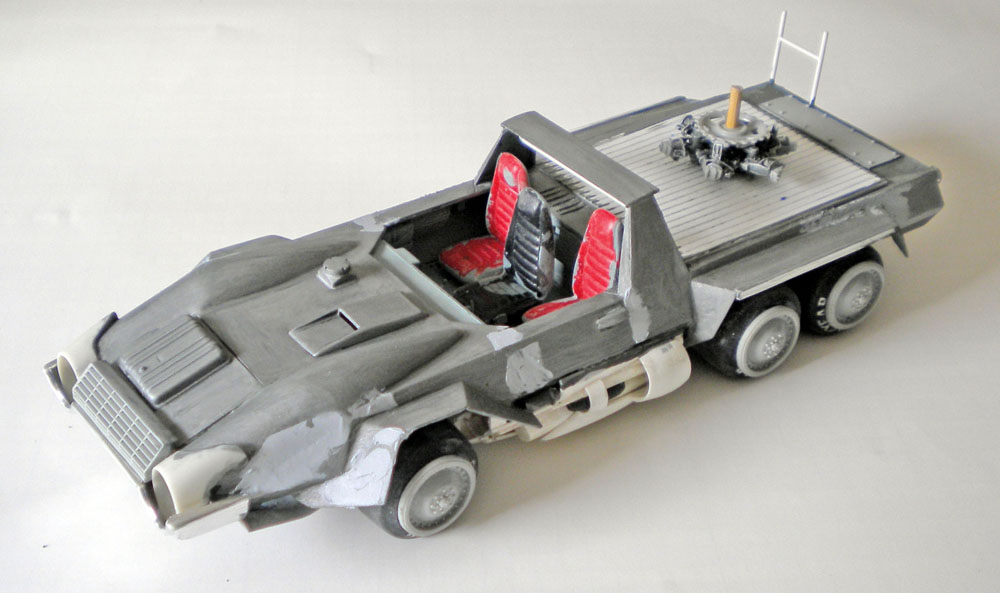

Après un nouveau ponçage à l'avant, le pied du canon est fixé sur la plage arrière...
Nouveau ponçage...

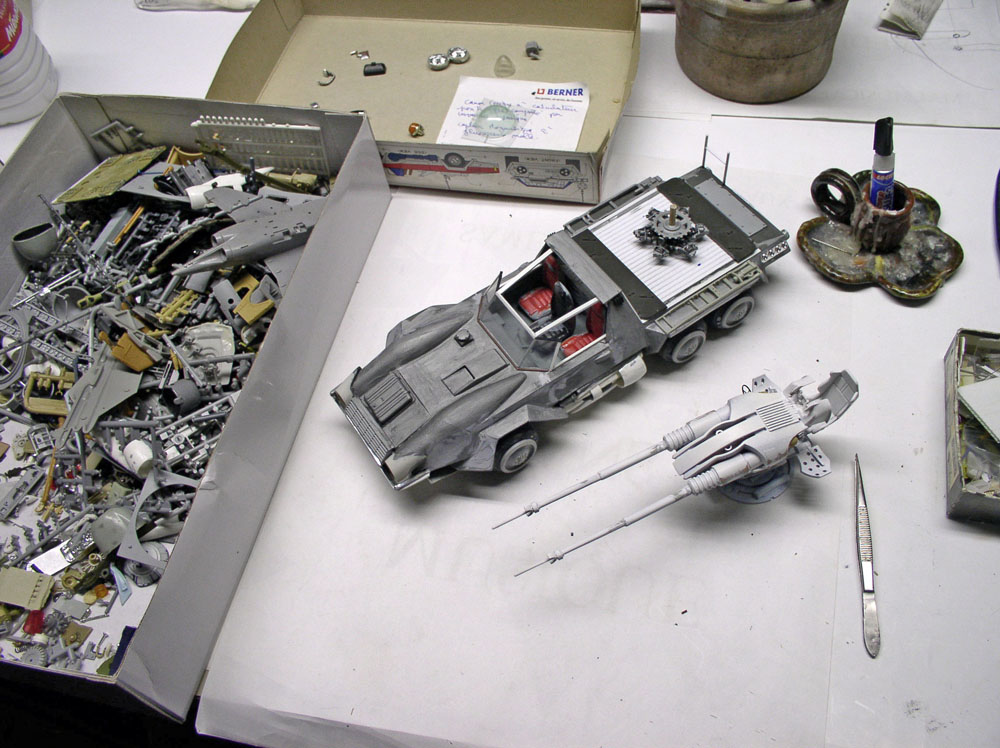

La boîte à surplus, indispensable quand on fait du "scratch"...

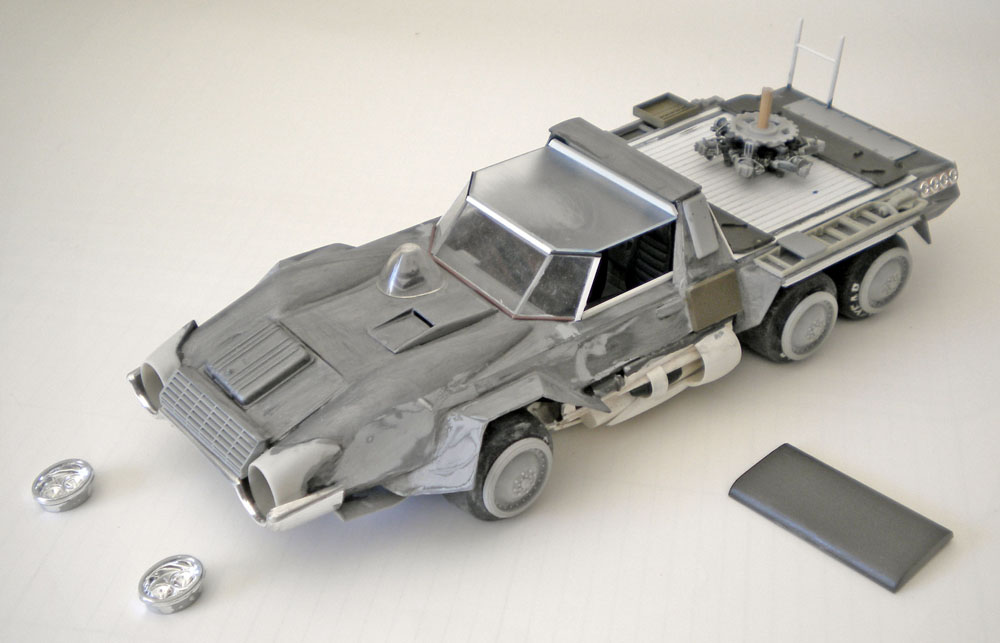

Nouveau ponçage et pose du toit...
Le canon

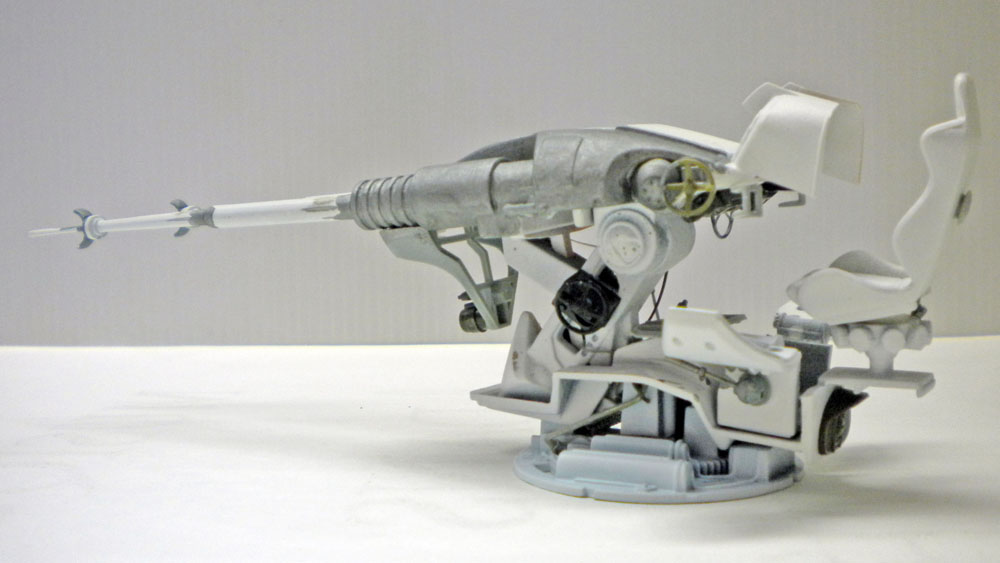

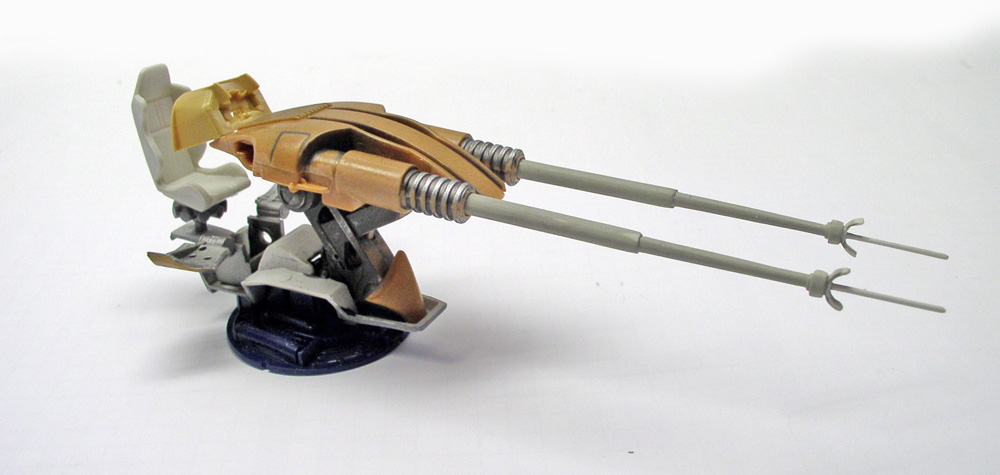

Le canon, premier montage. Les fans de Star-Wars reconnaîtront sûrement certaines pièces...

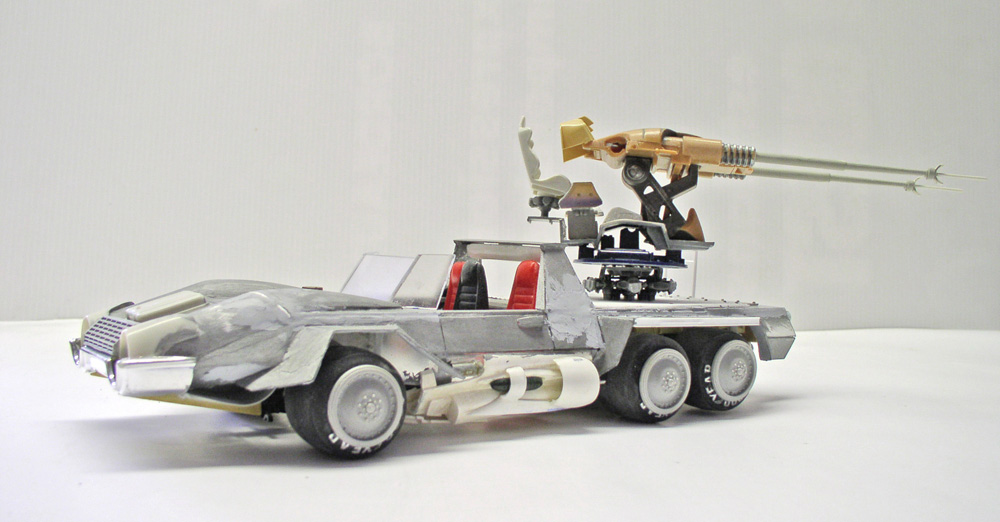

Essai "à blanc" sur le véhicule...
Détaillage de la pièce et ponçage des joints...

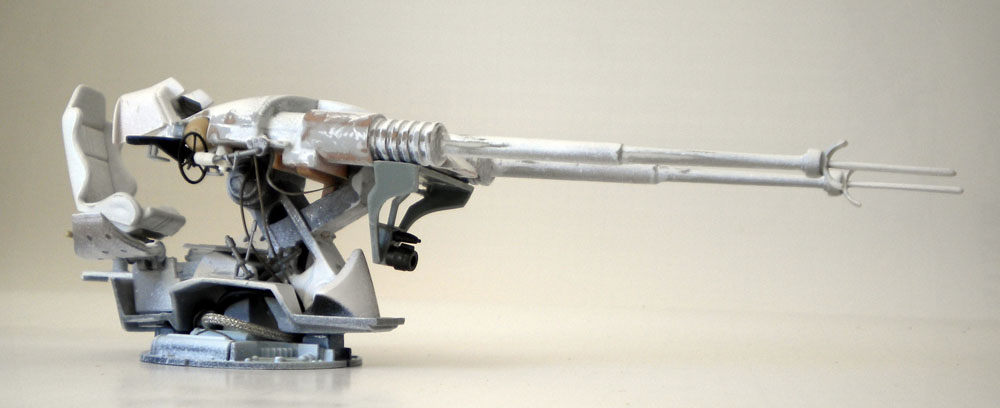

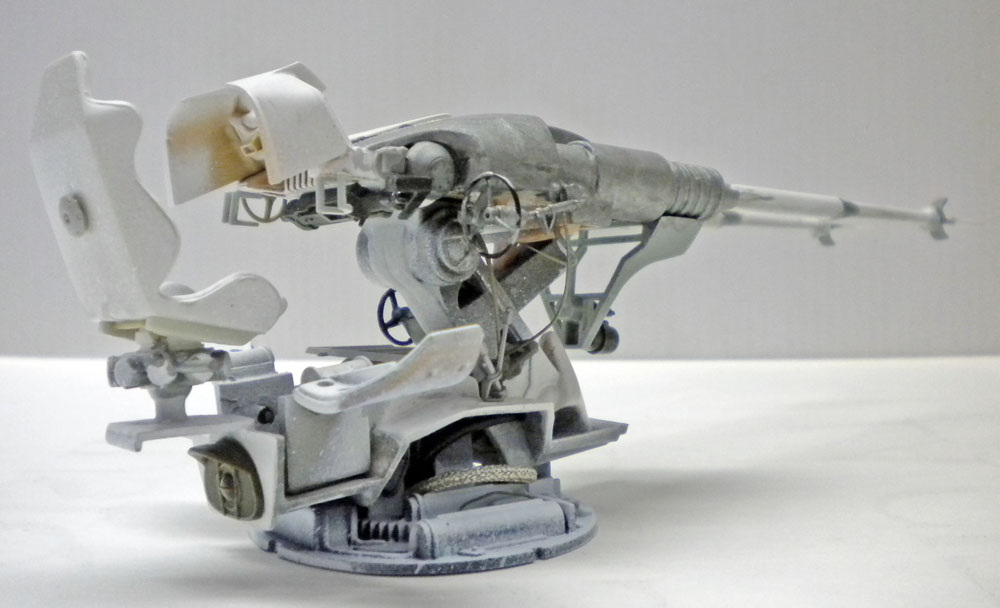

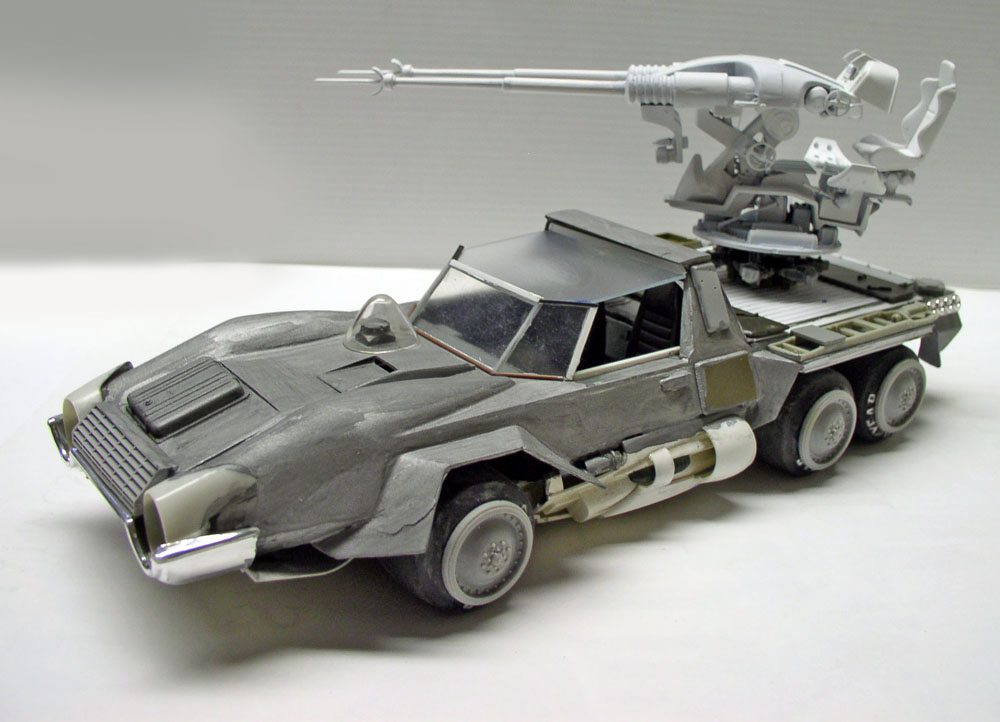

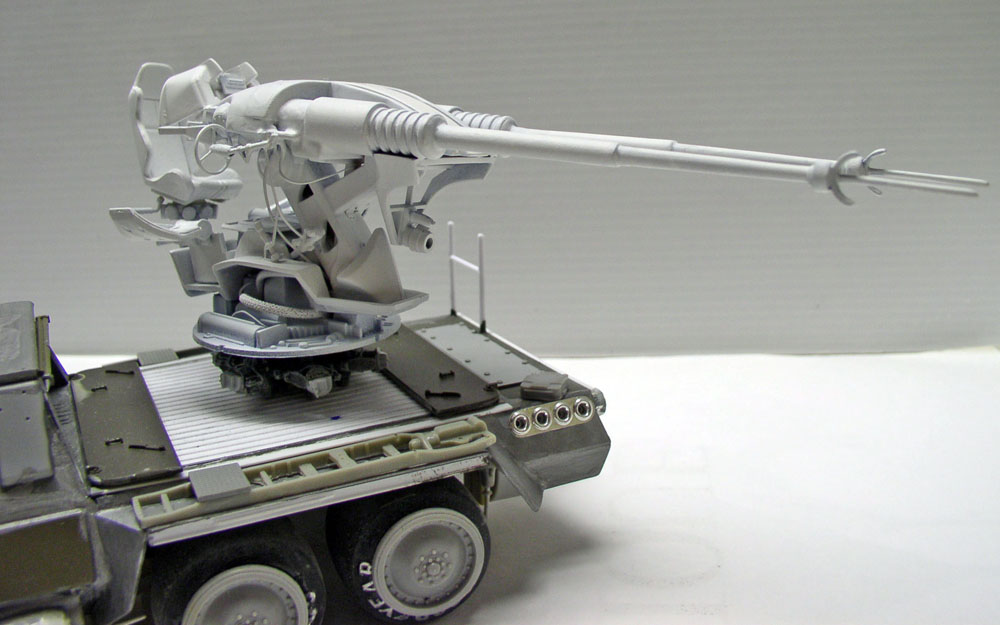

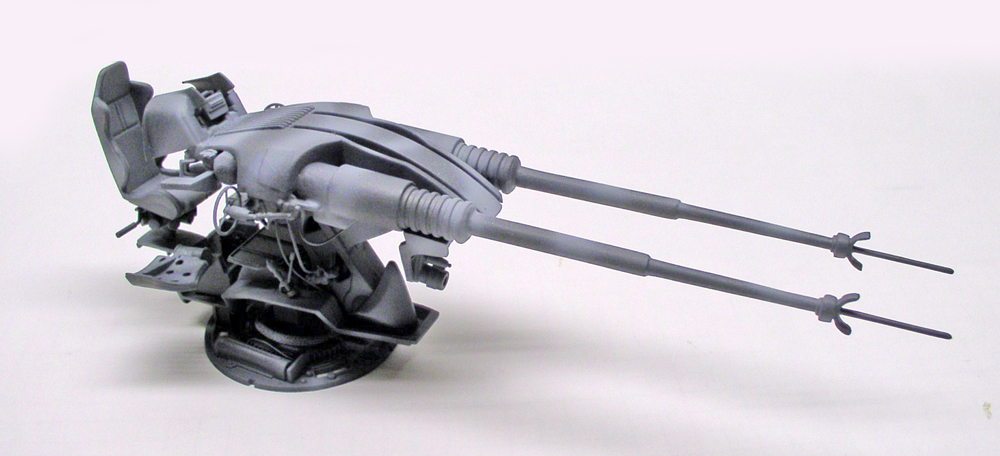

Le canon terminé reçoit une couche d'apprêt blanc...

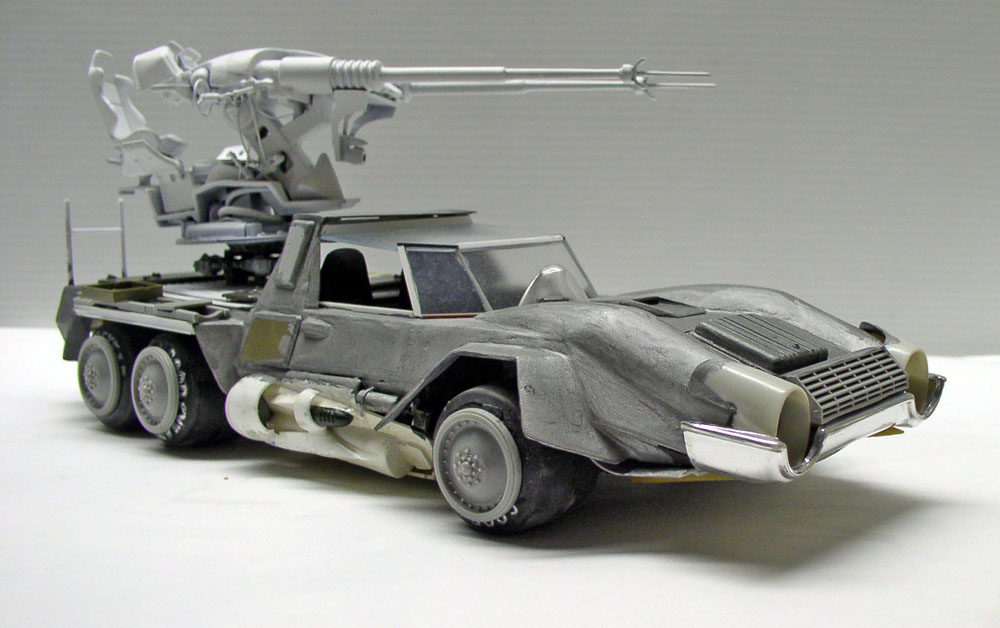

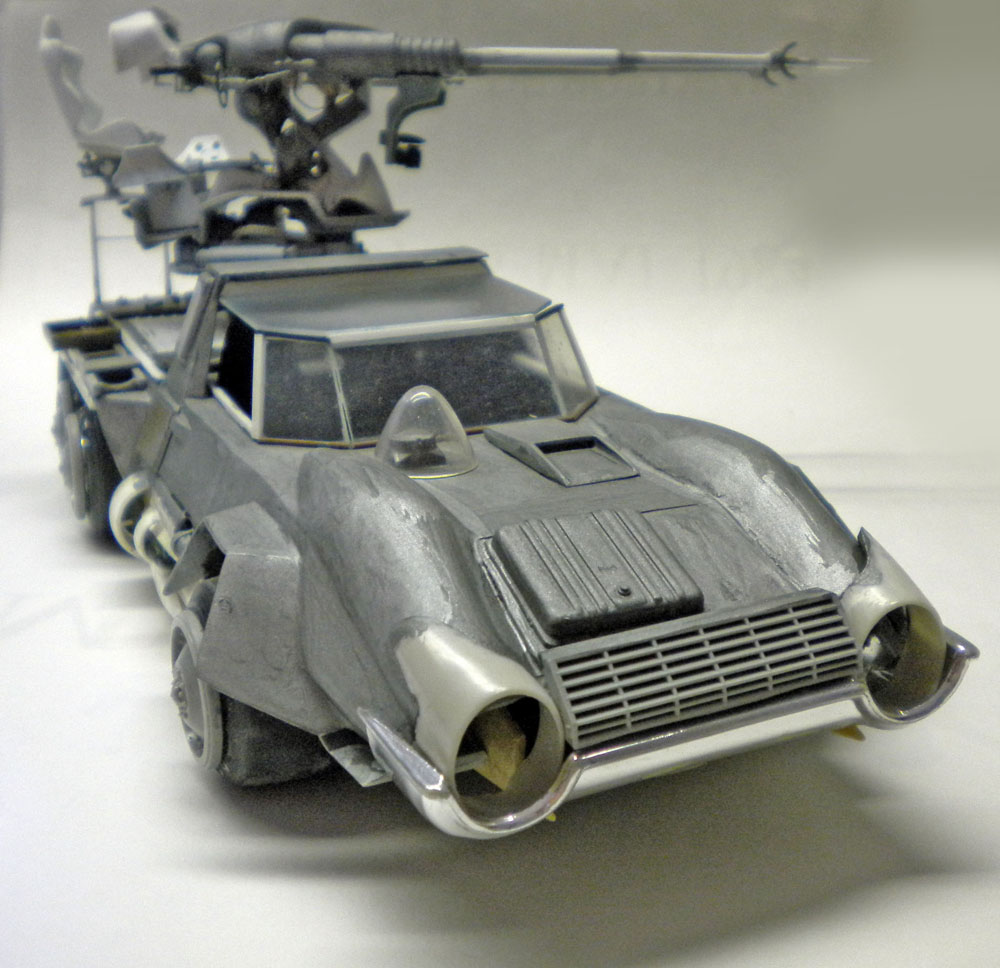

l'avant après plusieurs ponçages et masticages... Les joints doivent devenir invisibles...

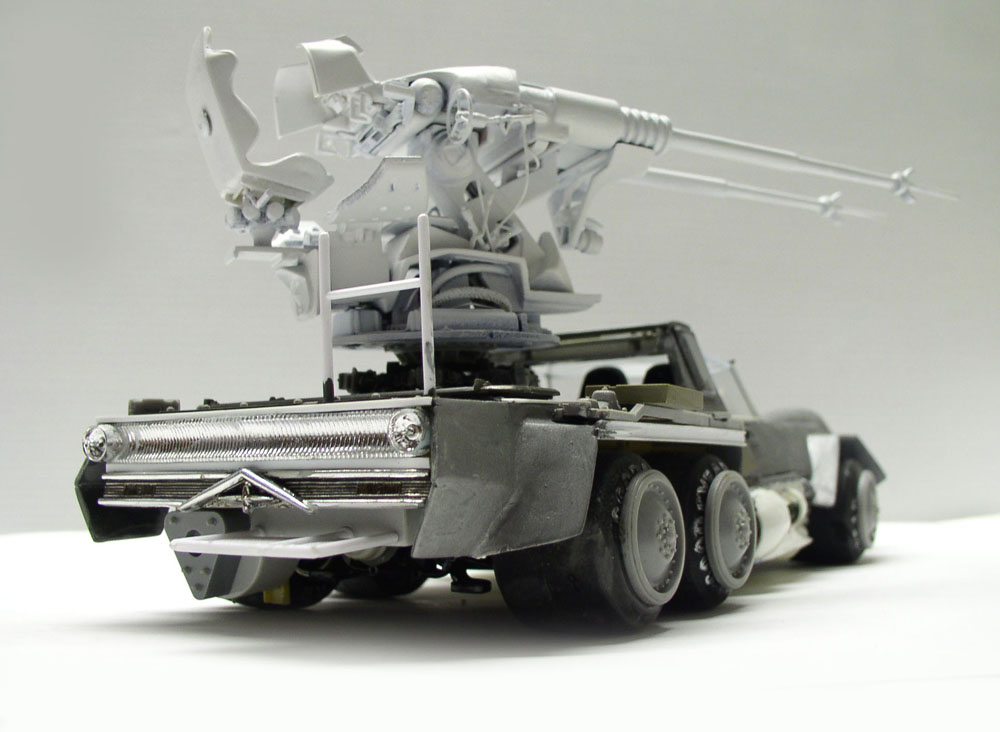

La partie arrière est modifiée avec une nouvelle calandre et des feux...
Les figurines

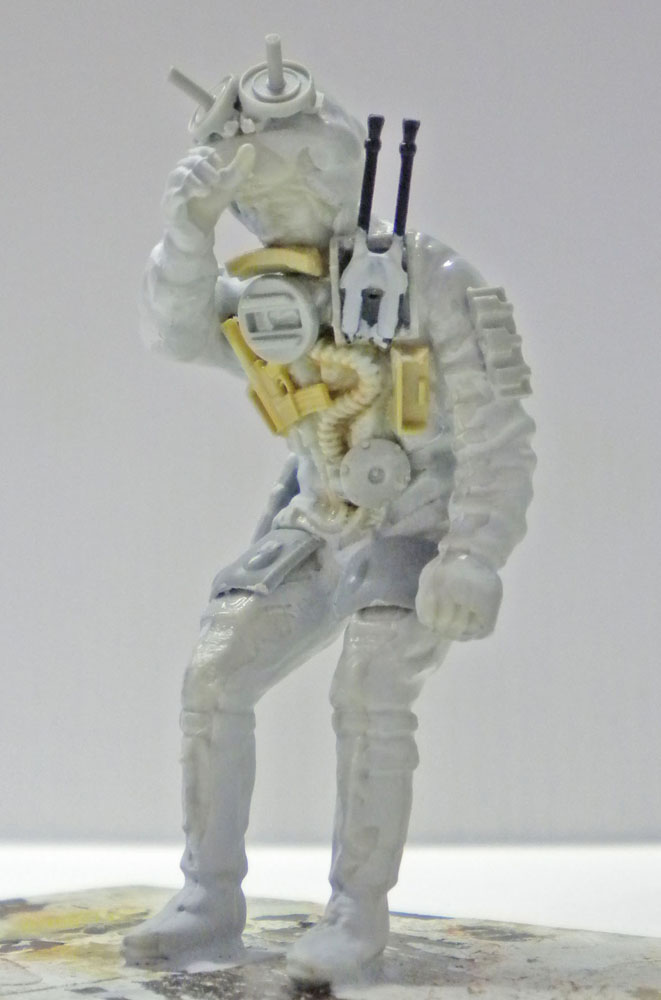

Les figurines: Un pilote de Harrier Airfix et un camioneur d'Italeri feront office de canonnier et d'astronaute après modifications et quelques pièces supplémentaires...

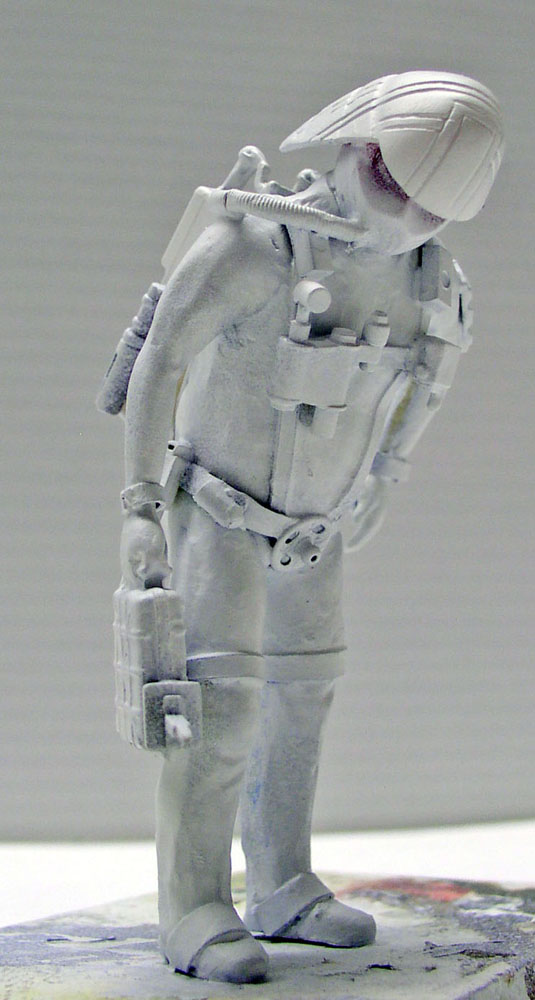

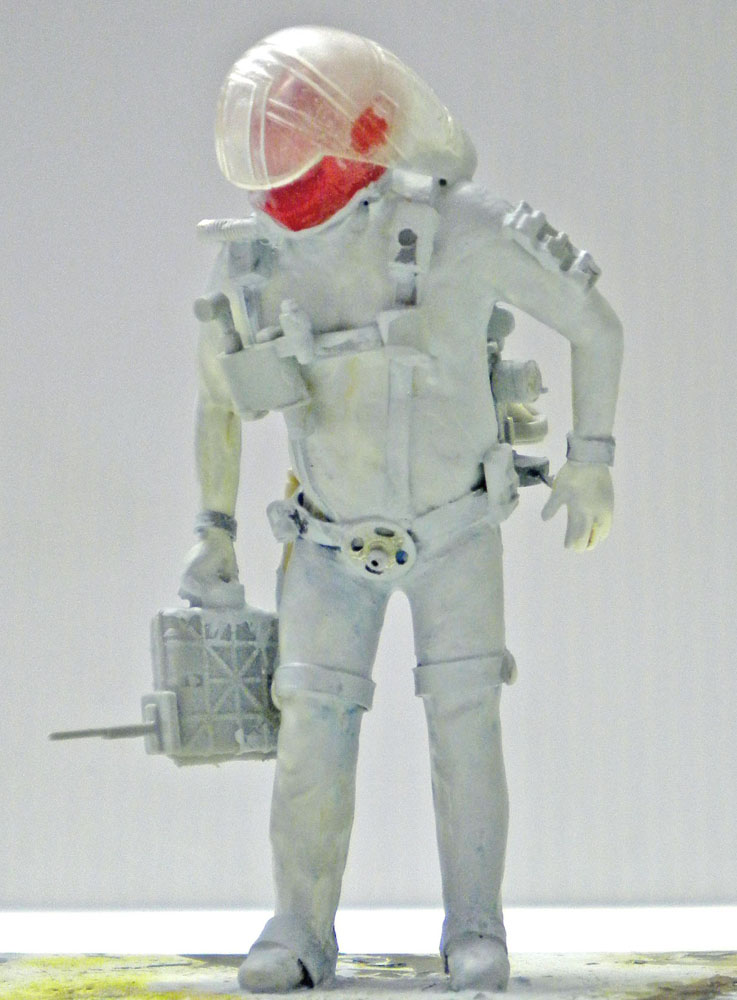

L'équipage est ensuite apprêté à l'acrylique blanc...
Les figurines sont peintes à l'huile Windsor & Newton pour les visages et Humbrol pour le reste de l'équipement...
La peinture

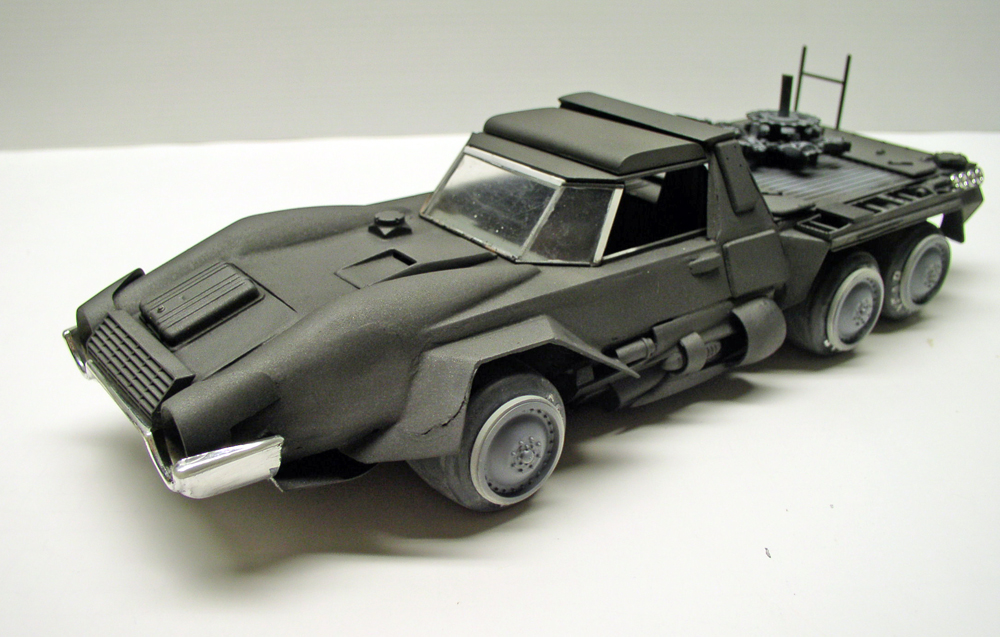

Couche de base à l'aérographe de black 33 Humbrol. Puis "survol" de black chrom trim de chez Model Master.

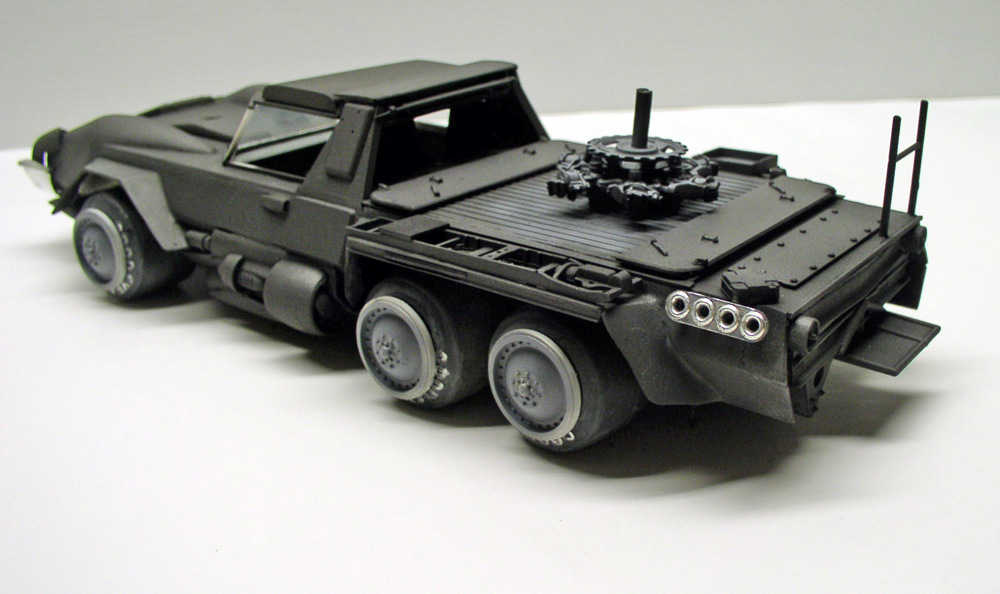

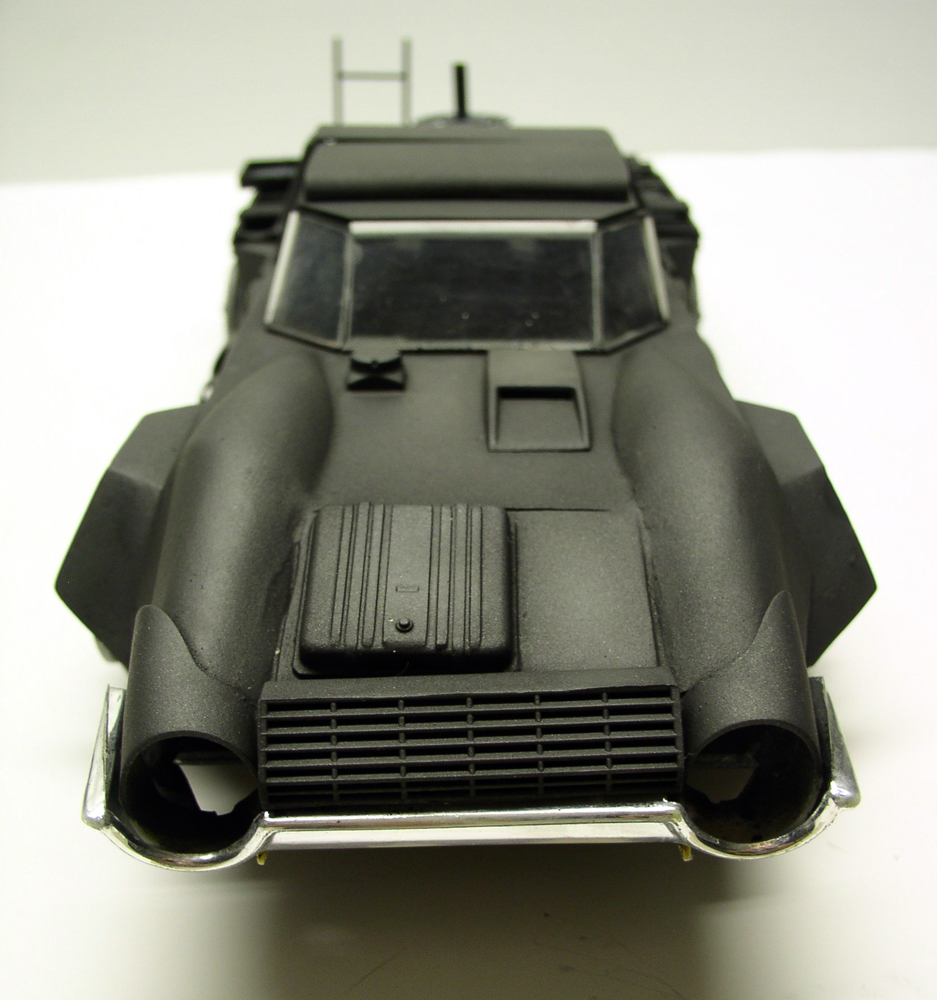

Vue des premières couches...
Le canon est vaporisé à partir de gris marine de guerre - gris fantôme et HX5 light grey de Humbrol...

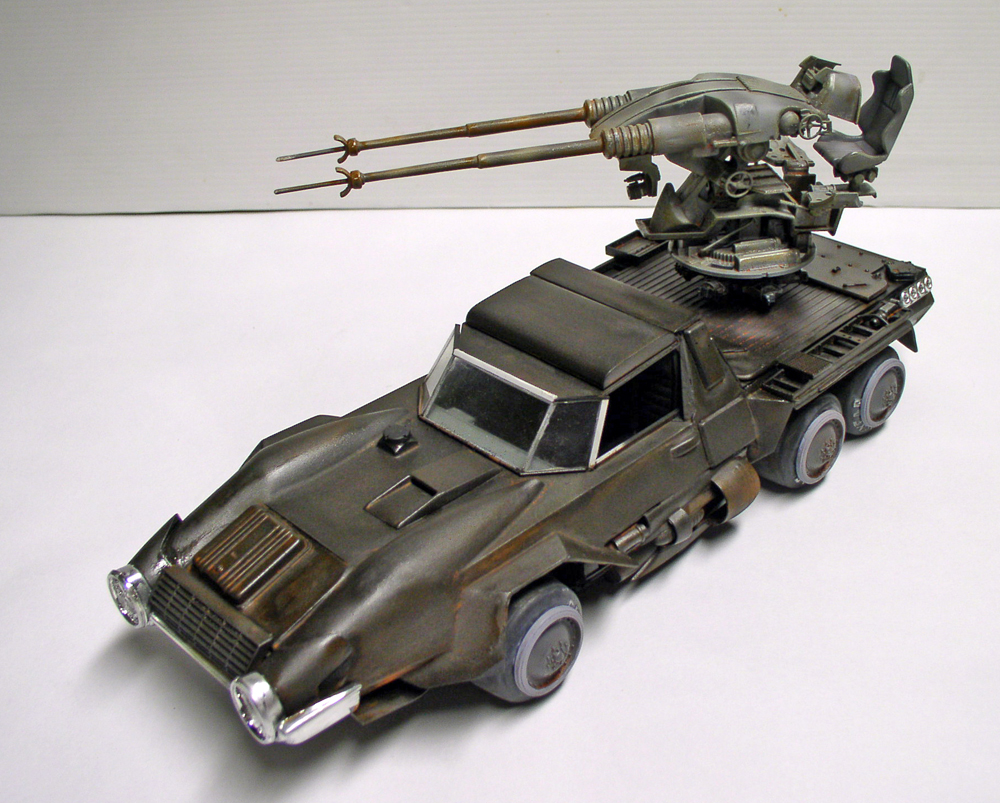

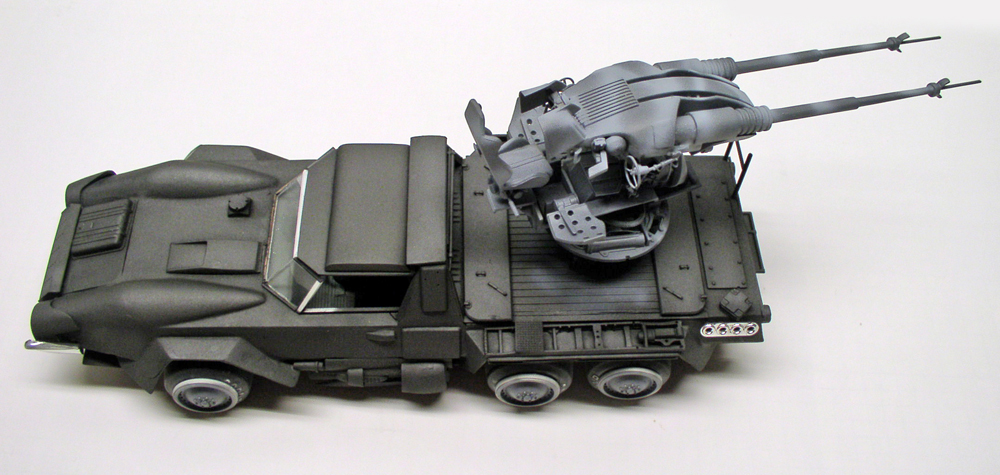

Vue de dessus...
L'ensemble reçoit un filtre de 153 Humbrol dilué à l'essence de Thérébenthine...
Le modèle doit sécher plusieurs jours avant de pouvoir terminer la peinture...
Plusieurs teintes seront utilisées pour l'écaillage de la peinture, les plaques et les aérateurs: Humbrol 31 - 87 - 183 - BLEU 14...

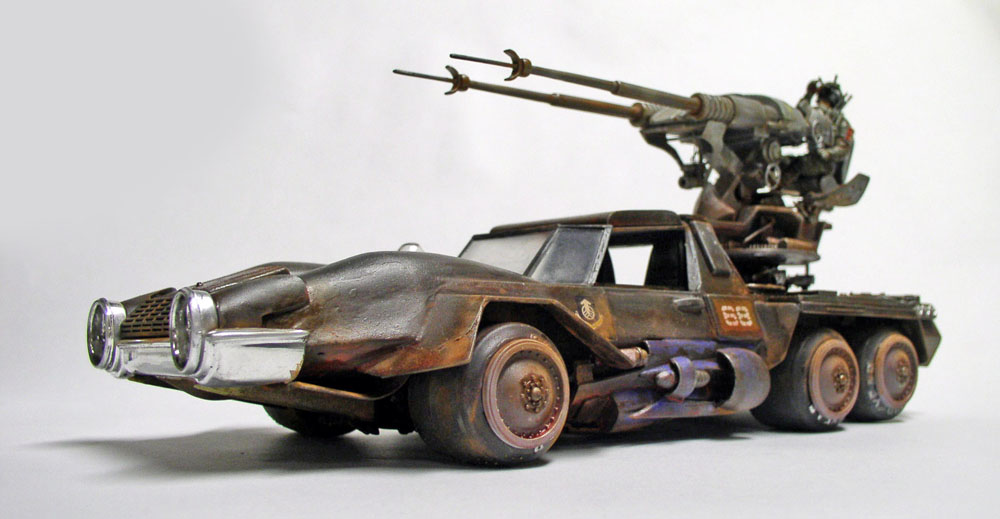

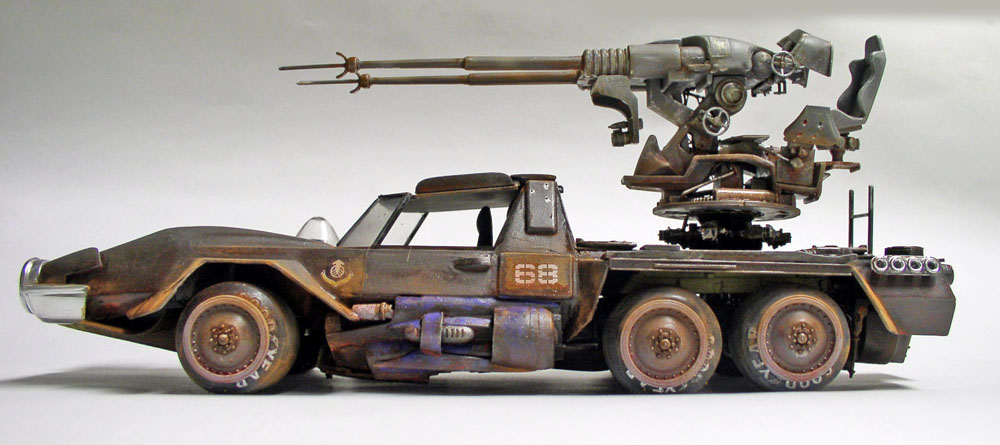

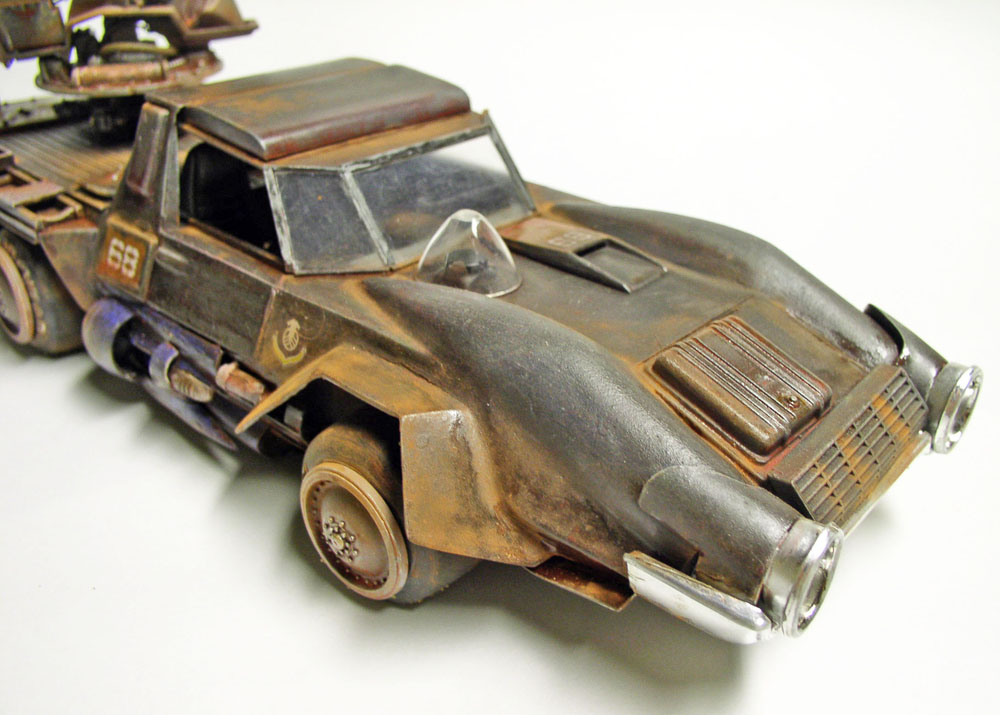

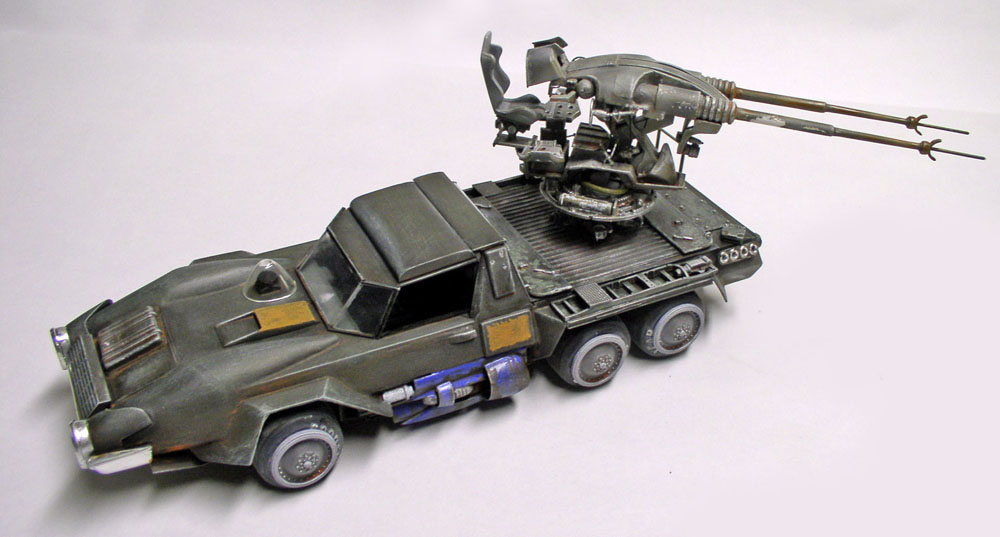

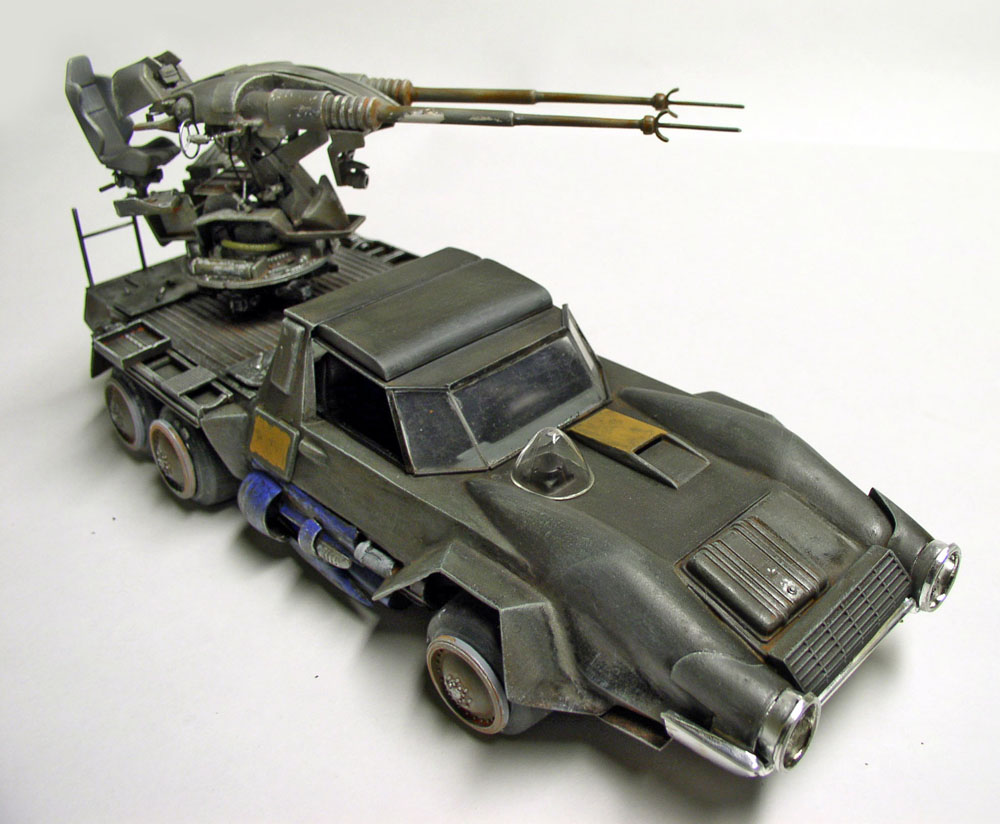

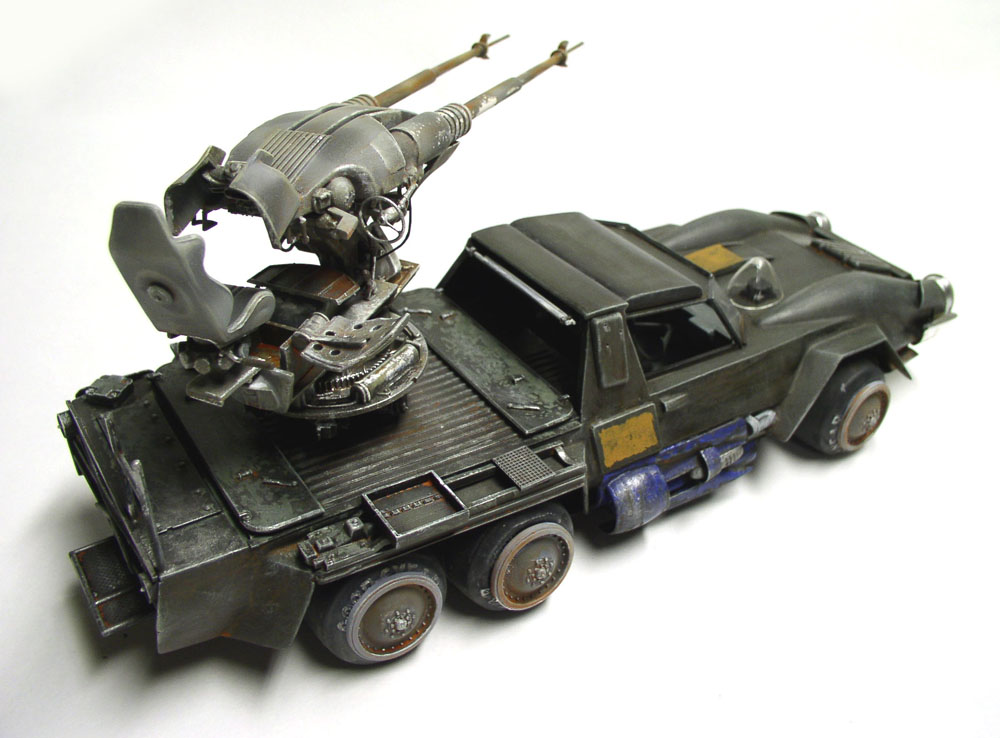

Le résultat final...

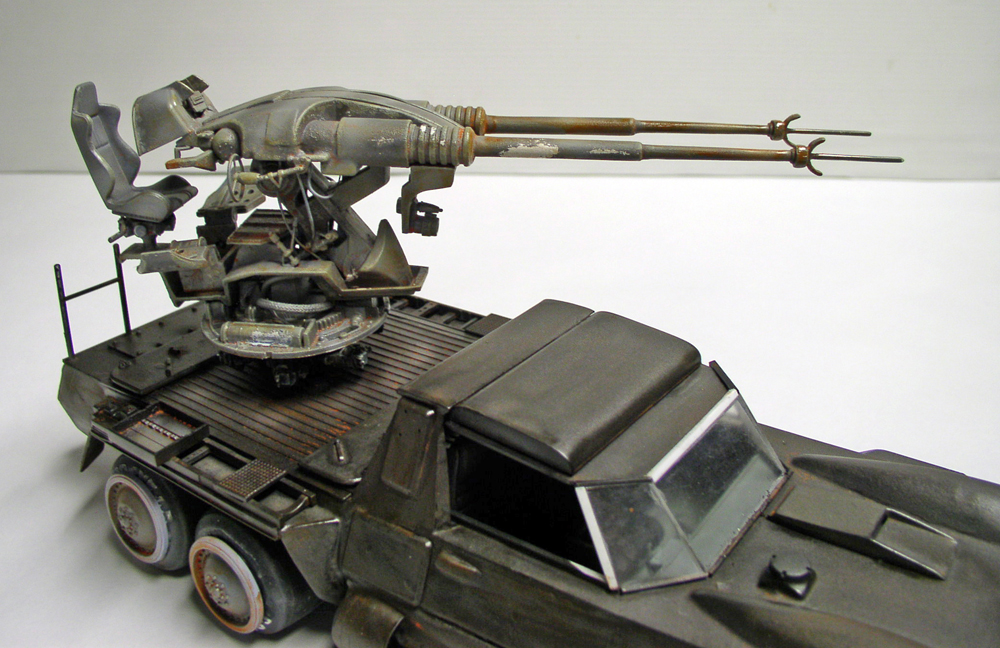

Deux vues montrant l'écaillage des aérateurs et de la plage arrière...
Le capteur Mozambique disposé sur le capot, reçoit sa protection en rodion translucide...

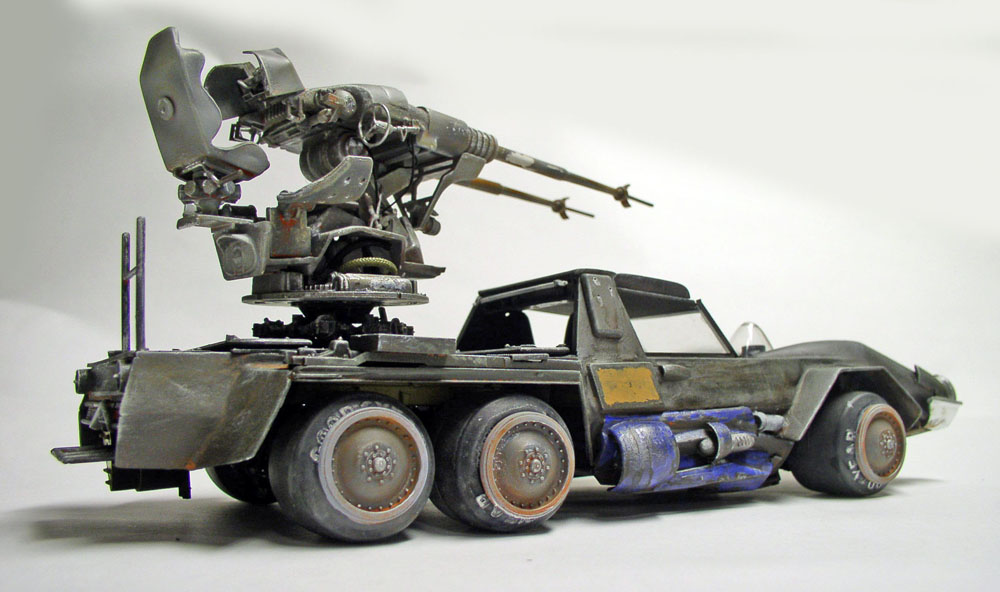

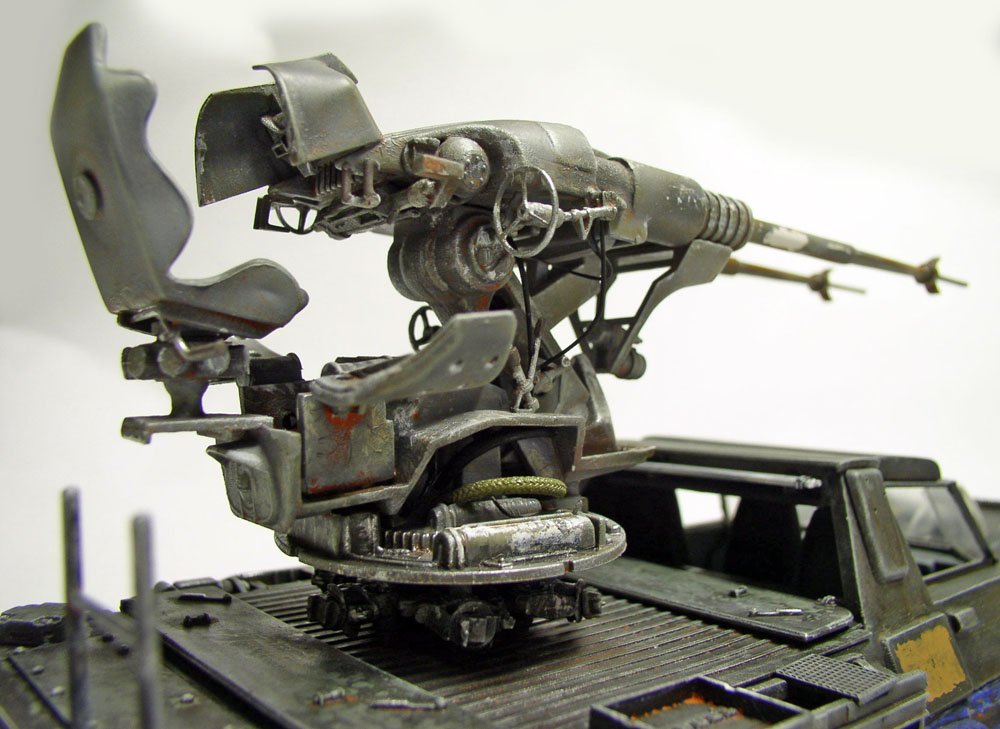

Le canon bionique, prêt à entrer en action...
Patine

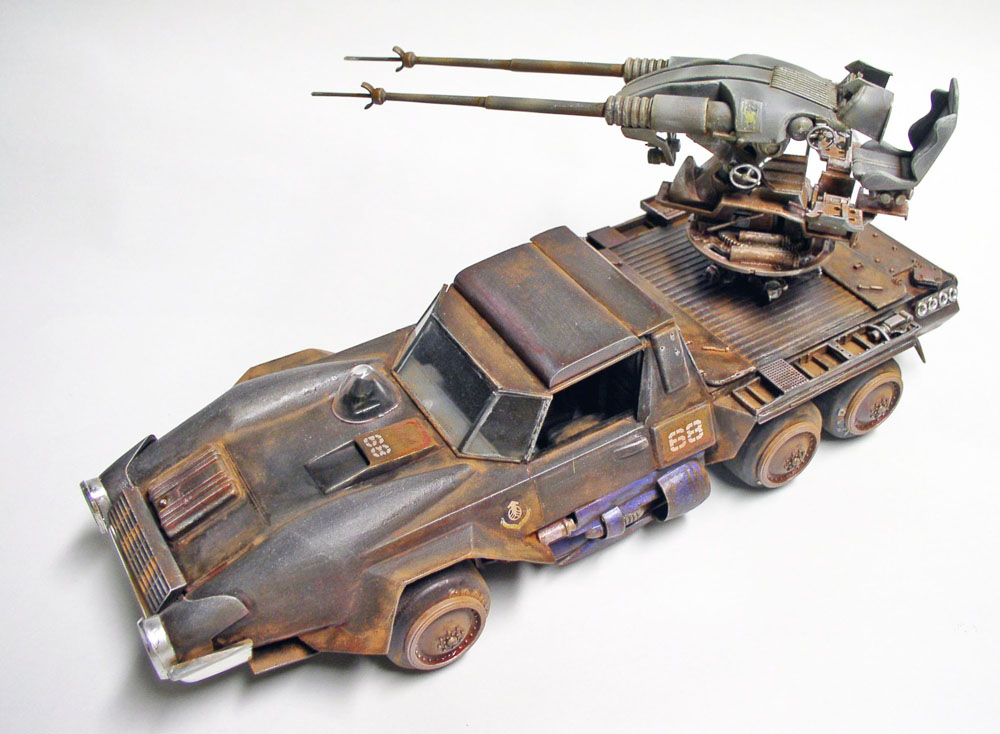

De la poudre de pastel rouille assurera la finition et l'insertion dans l'environnement...
vue de détail...

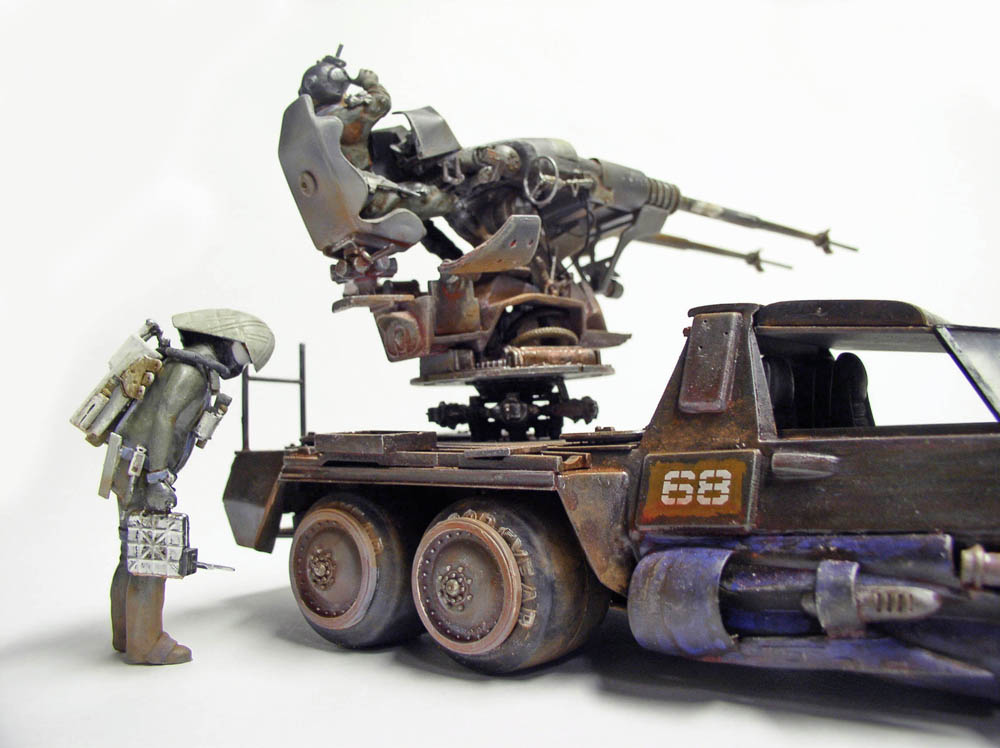

Les figurines prêtent à être positionnées dans le décor...

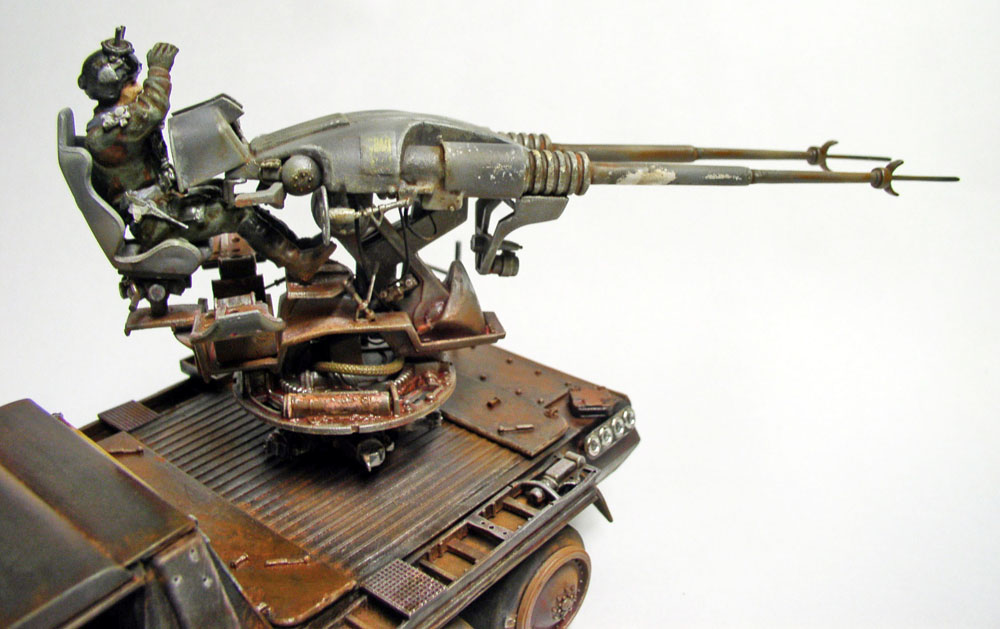

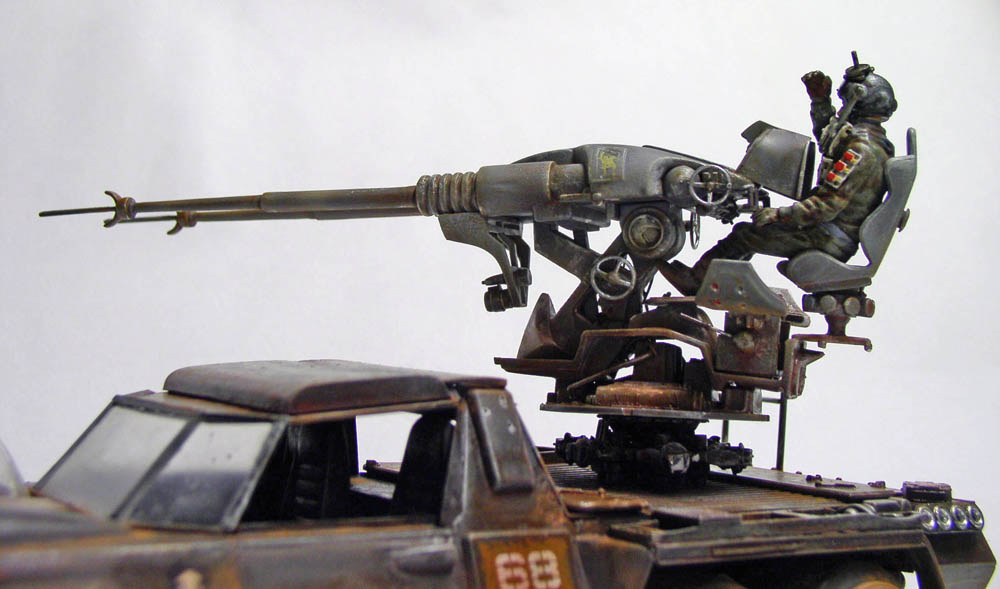

Deux vues du canonnier aux commandes...

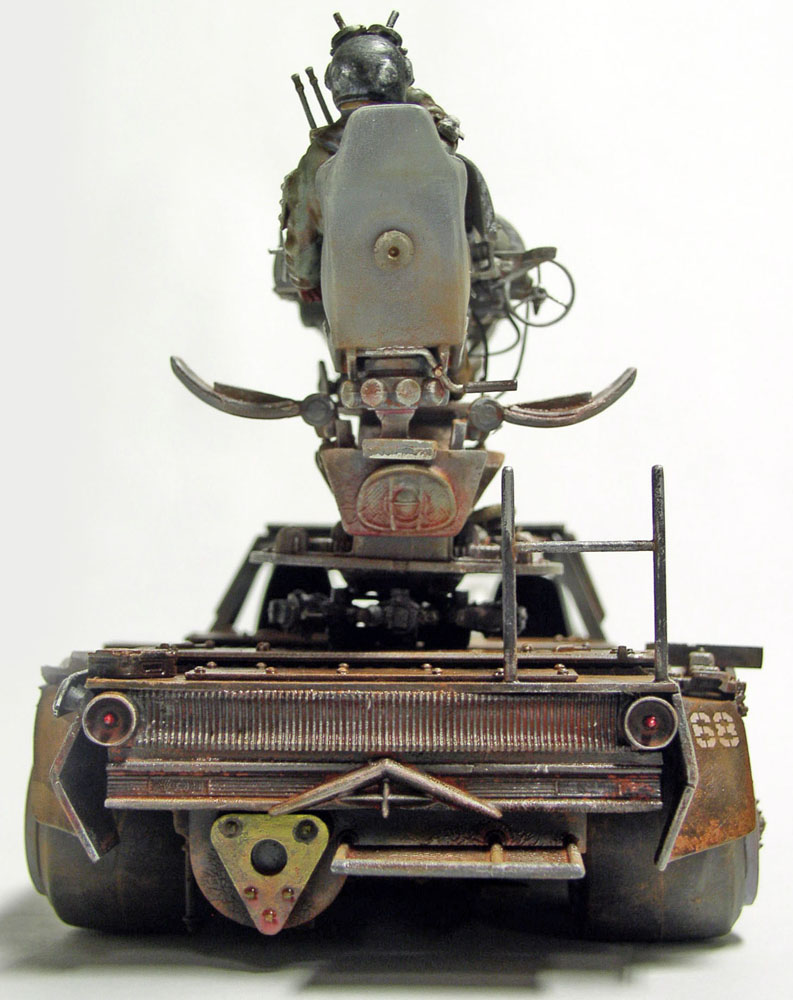

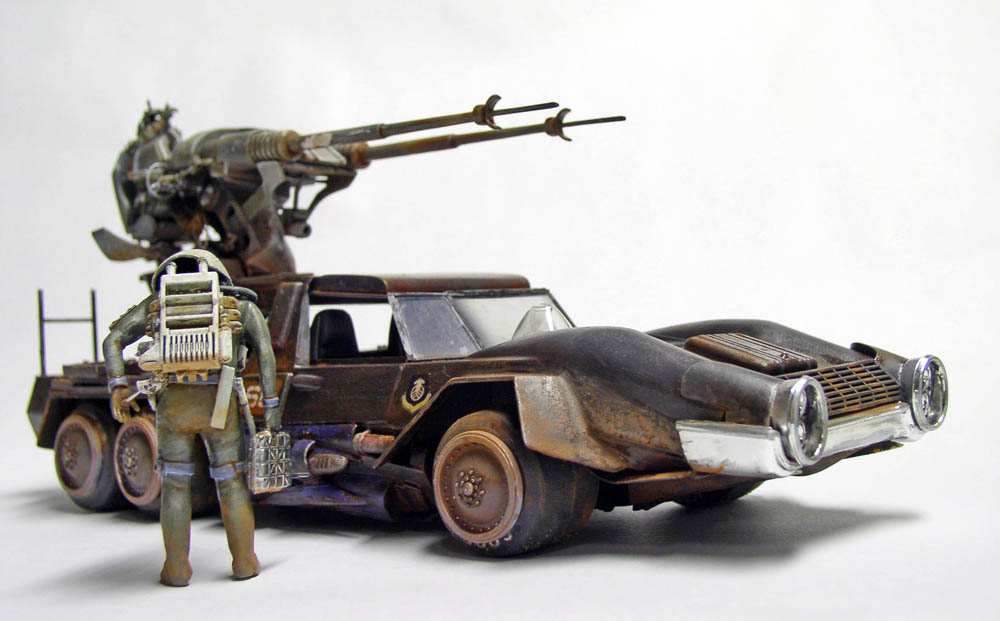

Vue arrière...
Le décor
Un panneau de bois de 0,74m x 0,42m servira d'assise. Une partie d'un décor de Monument Valley récupéré sur un vieux diorama servira de fond pour la ligne d'horizon...

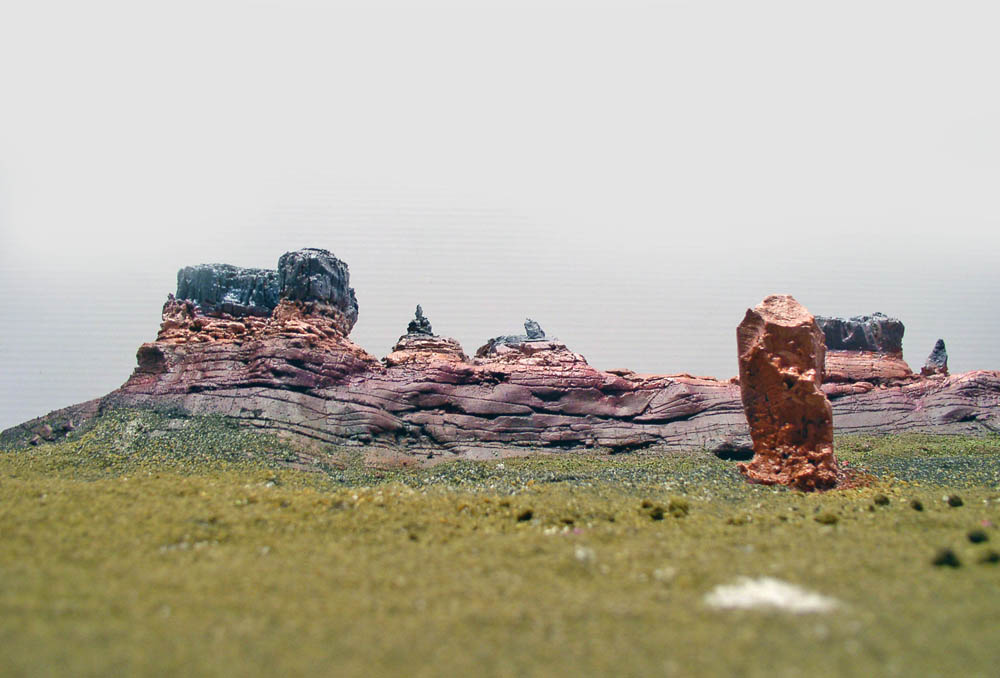

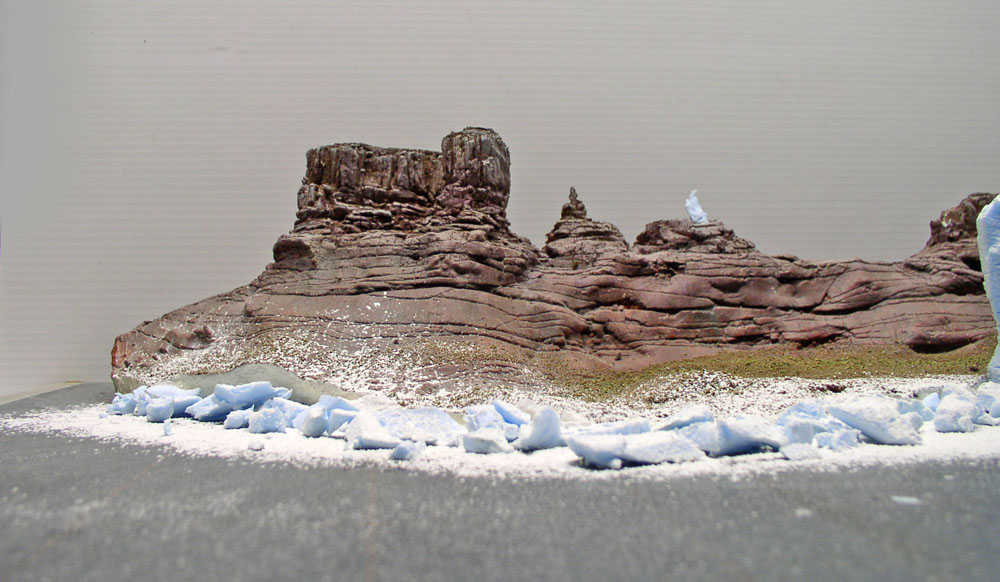

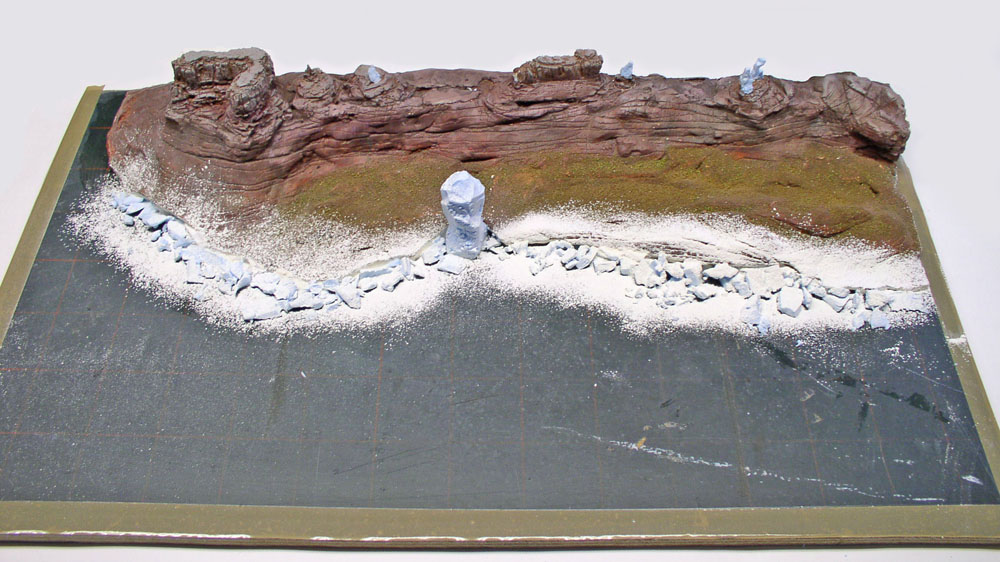

Le décor en polystyrène extrudé est amélioré. Des rochers serviront de lien entre les montages et le sol...

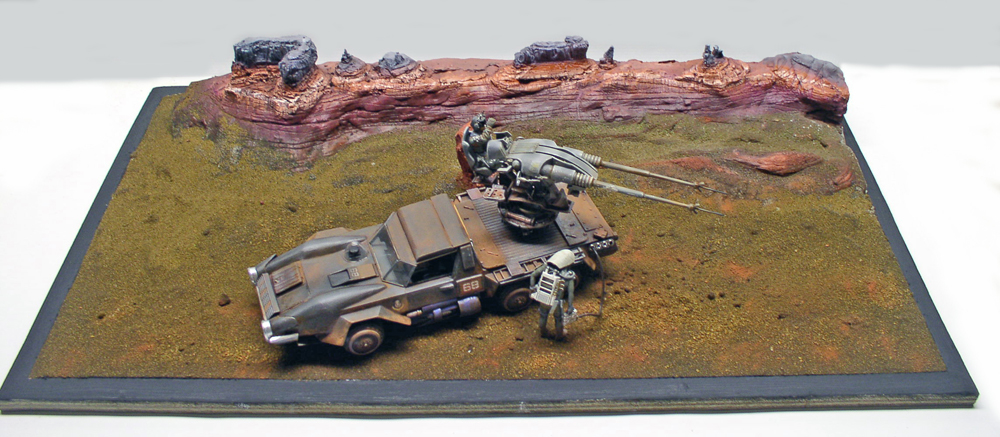

Vue de l'ensemble du décor...

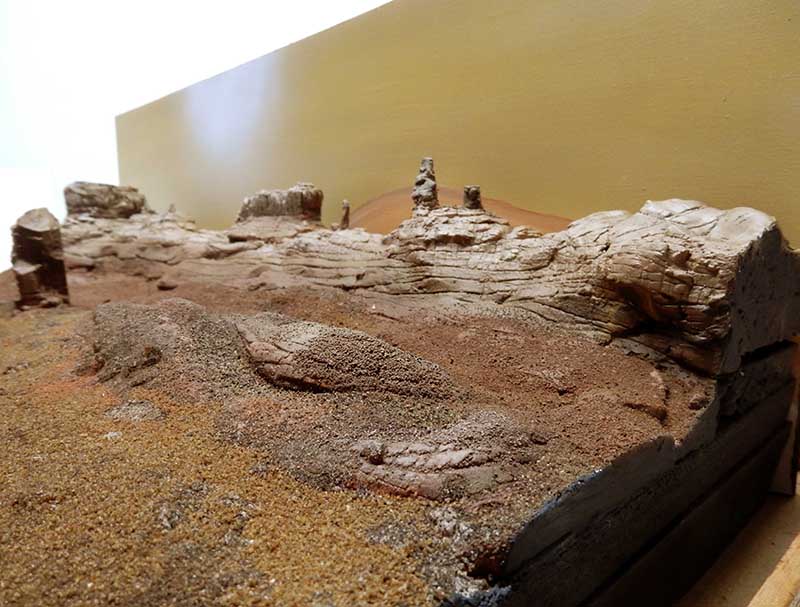

Le sol poudreux est réalisé à base de plâtre et de terre à décors. Les roches sont repeintes à l'acrylique...

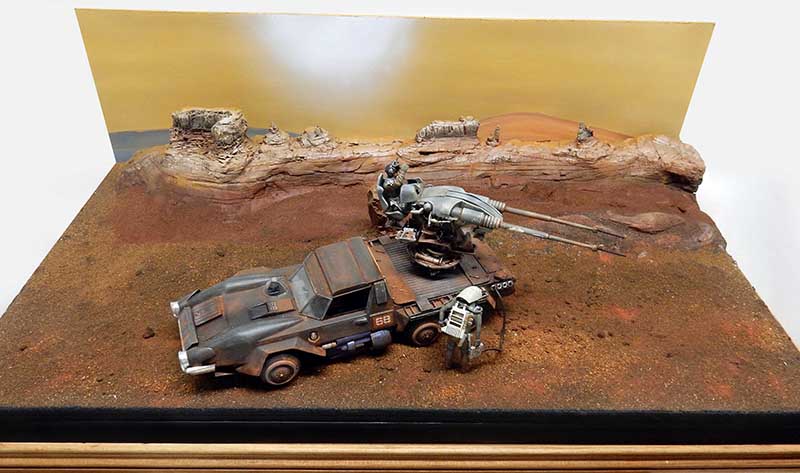

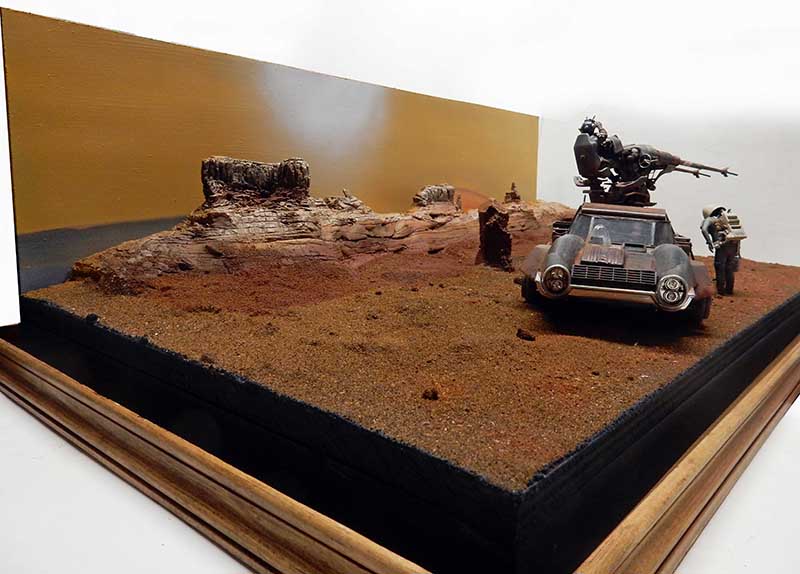

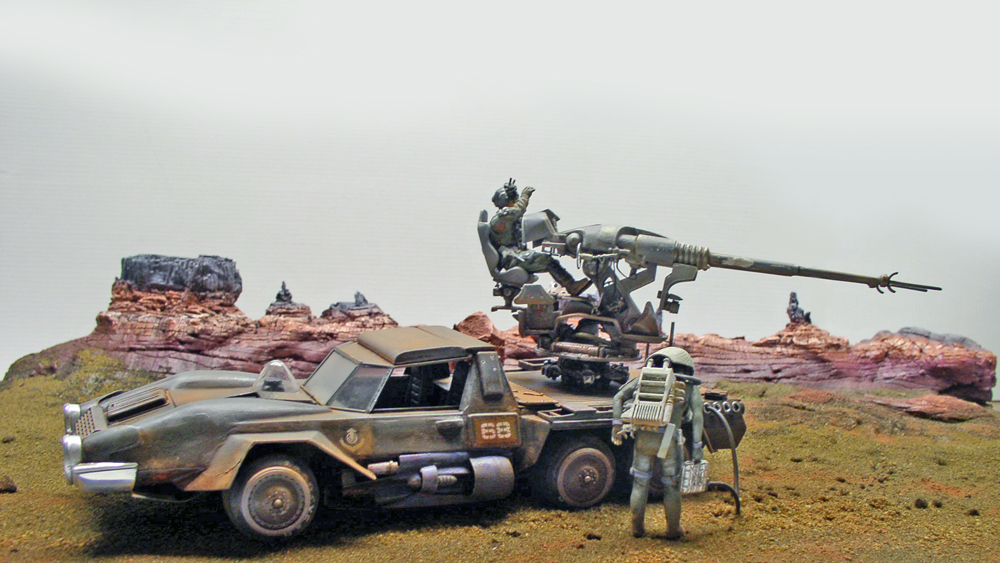

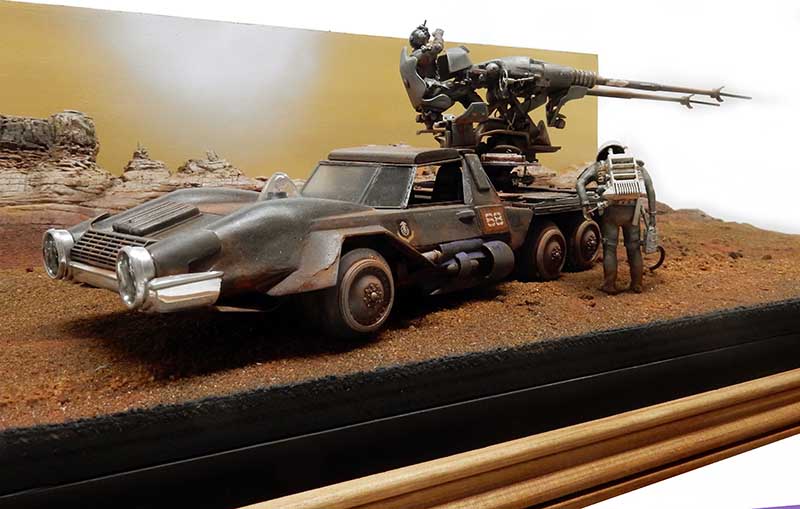

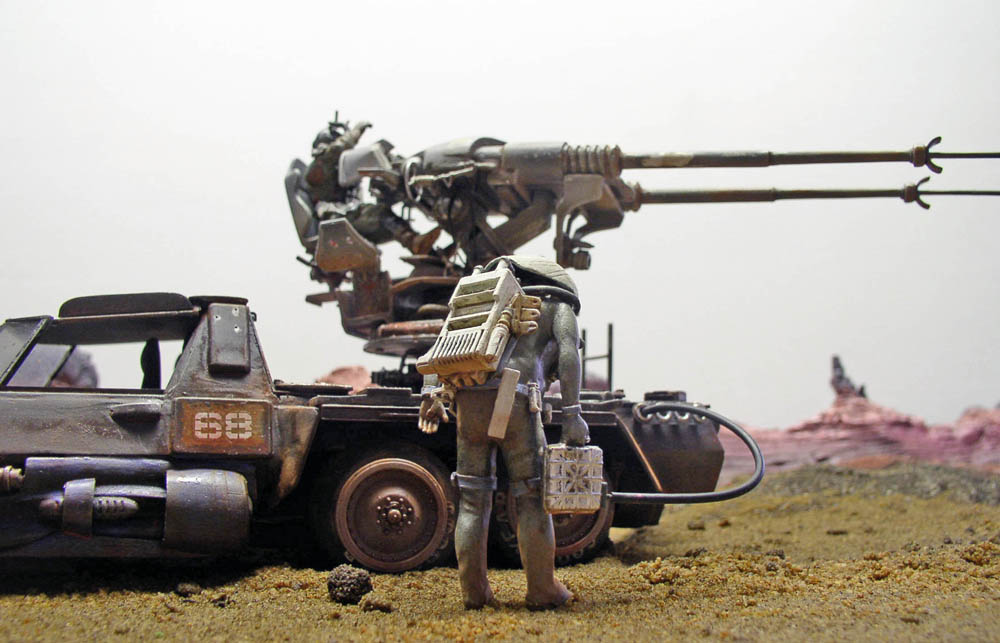

Les peintures finalisées...
